Reflex
Пока нет отзывов
Описание

Мембранные баки DE для питьевого водоснабжения служат для сохранения требуемого напора в системе, предотвращения кавитации и появления газа, а также для компенсирования колебаний объема рабочей среды. Данное оборудование также может применяться в системах пожаротушения, промышленного водоснабжения и отопления. В основе работы мембранного бака DE лежит грушевидная мембрана, разделяющая его на две части (для воды и для газа). В моделях объемом свыше 50 л мембрана является сменной.

Особенности мембранных баков DE

Модели DE являются непроточными. Поверхности оборудования, соприкасающиеся с рабочей средой, имеют защиту от коррозии. В качестве газа используется азот с давлением 4 атмосферы. Баки диаметром более 1000 мм снабжены манометром. Имеют прочное эпоксидное покрытие.

Данное оборудование имеет следующие характеристики:

  • рабочее давление: 10, 16, 25 атмосфер;
  • номинальный объем: 2-5000 л;
  • присоединение: резьбовое (объем менее 1 куб. м), фланцевое (объем более 1 куб. м).

Мембранные баки DE являются оптимальным вариантом для систем водоснабжения, имеющих высокие требования к коррозионной защите.


  • Для систем питьевого водоснабжения не отвечающих требованиям DIN 1988, систем отопления, систем пожаротушения, промышленного водоснабжения

  • Непроточный

  • Мембрана в виде груши в соответствии с DIN EN 13831

  • Начиная с 50 л сменная мембрана

  • Поверхности всех баков, контактирующие с водой,

  • защищены от коррозии

  • Начиная с Ø 1000 мм оснащены манометром

  • Резьбовое присоединение до 1000 литров

  • Фланцевое присоединение свыше 1000 литров

  • От 3000 до 10000 литров с верхним фланцем

  • Прочное эпоксидное покрытие

  • На заводе заполнены азотом с предварительным давлением 4 бара

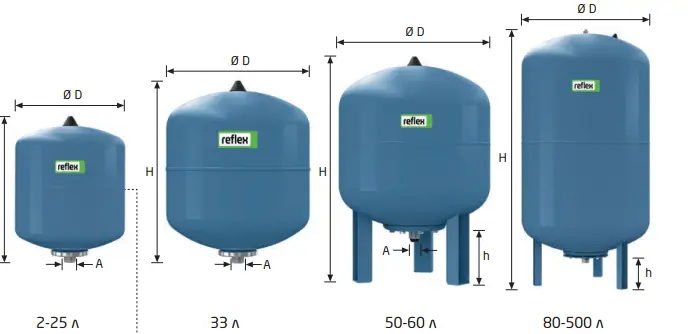

Тип
10 бар / 70°C
Артикул № Синий Товарная группа Кол-во на палете Номинальный объем, л Вес кг Ø D
мм
H
мм
h
мм
A
DE 2 7200300 40 288 2 1,0 132 260 мм G ¾
DE 8 7301000 40 96 8 1,8 206 335 - G ¾
DE 12 7302000 40 60 12 2,4 280 307 - G ¾
DE 18 7303000 40 56 18 3,2 280 410 - G ¾
DE 25 7304000 40 42 25 3,8 280 520 - G ¾
DE 33 7303900 40 24 33 5,7 354 454 - G ¾
DE 33 1) 7305500 40 24 33 6,5 354 520 - G ¾
DE 50 7306005 42 20 50 9,5 409 604 66 G 1
DE 60 7306400 42 18 60 11,2 409 734 102 G 1
DE 80 7306500 42 10 80 14,0 480 745 153 G 1
DE 100 7306600 42 10 100 16,0 480 850 153 G 1
DE 200 7306700 42 4 200 36,5 634 967 153 G 1 ¼
DE 300 7306800 42 - 300 41,5 634 1267 150 G 1 ¼
DE 400 7306850 42 - 400 73,0 740 1245 150 G 1 ¼
DE 500 7306900 42 - 500 103,0 740 1475 139 G 1 ¼
DE 600 7306950 42 - 600 128,0 740 1859 133 G 1 ½
DE 800 7306960 42 - 800 176,0 740 2325 263 G 1 ½
DE 1000 Ø 740 7306970 42 - 1000 214,0 740 2804 263 G 1 ½
DE 1000 Ø 1000 7311405 44 - 1000 427,0 1000 2001 263 DN 65/PN 16
DE 1500 7311605 44 - 1500 542,0 1200 1991 286 DN 65/PN 16
DE 2000 7311705 44 - 2000 717,0 1200 2451 291 DN 65/PN 16
DE 3000 7311805 44 - 3000 962,0 1500 2521 320 DN 65/PN 16
DE 4000 7354000 44 - 4000 1085,0 1500 3070 320 DN 65/PN 16
DE 5000 7354200 44 - 5000 1050,0 1500 3635 320 DN 65/PN 16
DE 8000 По запросу 44 - 8000 1750,0 1500 5404 236 DN 100/PN 16
DE 10000 44 - 10000 1750,0 1500 6560 236 DN 100/PN 16

Тип
16 бар / 70°C
Артикул № Синий Товарная группа Кол-во на палете Номинальный объем, л Вес кг Ø D
мм
H
мм
h
мм
A
DE 8 7301006 40 96 8 2,8 206 335 - G ¾
DE 12 7302105 40 60 12 3,5 280 309 - G ¾
DE 25 7304015 40 42 25 5,8 280 520 - G ¾
DE 80 7348600 42 4 80 18,0 480 745 153 G 1
DE 100 7348610 42 4 100 21,0 480 850 153 G 1
DE 200 7348620 42 - 200 57,0 634 967 150 G 1 ¼
DE 300 7348630 42 - 300 66,0 634 1267 150 G 1 ¼4
DE 400 7348640 42 - 400 116,0 740 1394 265 G 1 ½
DE 500 7348650 42 - 500 127,0 740 1614 265 G 1 ½
DE 600 7348660 42 - 600 158,0 740 1859 265 G 1 ½
DE 800 7348670 42 - 800 202,0 740 2324 265 G1 ½
DE 1000 Ø 740 7348680 42 - 1000 244,0 740 2804 265 G1 ½
DE 1000 Ø 1000 7312805 44 - 1000 530,0 1000 2001 286 DN 65/PN 16
DE 1500 7312905 44 - 1500 685,0 1200 1991 291 DN 65/PN 16
DE 2000 7313005 44 - 2000 895,0 1200 2451 291 DN 65/PN 16
DE 3000 7313105 44 - 3000 1240,0 1500 2521 320 DN 65/PN 16
DE 4000 7354100 44 - 4000 1100,0 1500 3110 320 DN 65/PN 16
DE 5000 7354300 44 - 5000 1120,0 1500 3645 320 DN 65/PN 16
DE 8000 По запросу 44 - 8000 1750,0 1500 5404 236 DN 100/PN 16
DE 10000 44 - 10000 1750,0 1500 6560 236 DN 100/PN 16

Тип
25 бар / 70°C
Артикул № Синий Товарная группа Кол-во на палете Номинальный объем, л Вес кг Ø D
мм
H
мм
h
мм
A
DE 8 7290100 40 60 8 2,4 206 334 - G ¾
DE 80 7317600 44 - 80 70,0 450 942 159 DN 50/PN 40
DE 120 7313700 44 - 120 100,0 450 1253 159 DN 50/PN 40
DE 180 7313500 44 - 180 116,0 450 1528 159 DN 50/PN 40
DE 300 7313800 44 - 300 150,0 750 1318 160 DN 50/PN 40
DE 400 7313300 44 - 400 245,0 750 1423 160 DN 50/PN 40
DE 600 7321500 44 - 600 290,0 750 1868 159 DN 50/PN 40
DE 800 7321200 44 - 800 355,0 750 2268 159 DN 50/PN 40
DE 1000 Ø 750 7321000 44 - 1000 245,0 750 2768 159 DN 50/PN 40
DE 1000 Ø 1000 7322200 44 - 1000 800,0 1000 2051 242 DN 65/PN 40
DE 1500 7322100 44 - 1500 850,0 1200 2071 291 DN 65/PN 40
DE 2000 7313400 44 - 2000 960,0 1200 2531 240 DN 65/PN 40
DE 3000 7345700 44 - 3000 1550,0 1500 2609 269 DN 65/PN 40
Характеристики
Варианты товара
Артикул
Давление
Тип присоединения
Производитель
Объем
Максимальное давление
7306850
10
Наружная резьба
Reflex
400
10
7306900
10
Наружная резьба
Reflex
500
10
7306950
10
Наружная резьба
Reflex
600
10
7306960
10
Наружная резьба
Reflex
800
10
7306970
10
Наружная резьба
Reflex
1000
10
7348620
16
Наружная резьба
Reflex
200
16
7348630
16
Наружная резьба
Reflex
300
16
7348660
16
Наружная резьба
Reflex
600
16
7200300
10
Наружная резьба
Reflex
2
10
7290100
25
Наружная резьба
Reflex
8
25
7301000
10
Наружная резьба
Reflex
8
10
7301006
16
Наружная резьба
Reflex
8
16
7302000
10
Наружная резьба
Reflex
12
10
7302105
16
Наружная резьба
Reflex
12
16
7303000
10
Наружная резьба
Reflex
18
10
7303900
10
Наружная резьба
Reflex
33
10
7304000
10
Наружная резьба
Reflex
25
10
7304015
16
Наружная резьба
Reflex
25
16
7305500
10
Наружная резьба
Reflex
33
10
7306005
10
Наружная резьба
Reflex
50
10
7306400
10
Наружная резьба
Reflex
60
10
7306500
10
Наружная резьба
Reflex
80
10
7306600
10
Наружная резьба
Reflex
100
10
7306700
10
Наружная резьба
Reflex
200
10
7306800
10
Наружная резьба
Reflex
300
10
7348600
16
Наружная резьба
Reflex
80
16
7348610
16
Наружная резьба
Reflex
100
16
7348640
16
Наружная резьба
Reflex
400
16
7348650
16
Наружная резьба
Reflex
500
16
7348670
16
Наружная резьба
Reflex
800
16
7348680
16
Наружная резьба
Reflex
1000
16
7311405
10
Наружная резьба
Reflex
1000
10
7311605
10
Наружная резьба
Reflex
1500
10
7311705
10
Наружная резьба
Reflex
2000
10
7311805
10
Наружная резьба
Reflex
3000
10
7312805
16
Наружная резьба
Reflex
1000
16
7312905
16
Наружная резьба
Reflex
1500
16
7313005
16
Наружная резьба
Reflex
2000
16
7313105
16
Наружная резьба
Reflex
3000
16
7313300
25
Наружная резьба
Reflex
400
25
7313400
25
Наружная резьба
Reflex
2000
25
7313500
25
Наружная резьба
Reflex
180
25
7313700
25
Наружная резьба
Reflex
120
25
7313800
25
Наружная резьба
Reflex
300
25
7317600
25
Наружная резьба
Reflex
80
25
7321000
25
Наружная резьба
Reflex
1000
25
7321200
25
Наружная резьба
Reflex
800
25
7321500
25
Наружная резьба
Reflex
600
25
7322100
25
Наружная резьба
Reflex
1500
25
7322200
25
Наружная резьба
Reflex
1000
25
7345700
25
Наружная резьба
Reflex
3000
25
7354000
10
Наружная резьба
Reflex
4000
10
7354100
16
Наружная резьба
Reflex
4000
16
7354200
10
Наружная резьба
Reflex
5000
10
7354300
16
Наружная резьба
Reflex
5000
16
7313500
25
Наружная резьба
Reflex
180
25
7348620
16
Наружная резьба
Reflex
200
16
Произвольная вкладка

Расширительные баки Reflex DE предназначаются для эксплуатации вместе с повысительными установками, системами пожаротушения, отопительными напольными сетями. Широкий выбор баков с различным объемом позволяет использовать их как в индивидуальном, так и в масштабном промышленном строительстве.

Расширительные баки имеют бутилкаучуковую мембрану, которая в моделях >80 л может быть заменена. Это резервуары без запорной, сливочной, проточной арматуры. Баки объемом свыше 1000 л включают манометр.

Емкости DE имеют резьбовое соединение G3/4, G1/2, в моделях объемом больше 1000 л соединения фланцевые DN65, PN16.

Для производства корпуса применена сталь с антикоррозионной внутренней поверхностью.

Рабочая температура — +70 °С.

Максимальное давление — 16 бар.

Файлы и документы
Баки мембранные DE для питьевого водоснабжения
Не указана цена
Давление
  • -
  • 10
  • 16
  • 25
Тип присоединения
  • Наружная резьба
  • -
Производитель
  • Reflex
  • -
Объем
  • -
  • 2
  • 8
  • 12
  • 18
  • 25
  • 33
  • 50
  • 60
  • 80
  • 100
  • 120
  • 180
  • 200
  • 300
  • 400
  • 500
  • 600
  • 800
  • 1000
  • 1500
  • 2000
  • 3000
  • 4000
  • 5000
Максимальное давление
  • -
  • 10
  • 16
Определяем...
Безналичный расчет
Отзывы
Хотите оставить отзыв?Поставьте свою оценку!
Сделайте выбор!
