Клапан обратный 302A фланцевый
Zetkama
Пока нет отзывов
Описание
ОБРАТНЫЙ КЛАПАН ФЛАНЦЕВЫЙ 302А




ХАРАКТЕРИСТИКА

  • плотность закрытия по EN - 12334
  • малая строительная длина
  • экологически безопасен
  • не требует дополнительного ухода
  • Фланцы согласно EN 1092-2
  • строительная длина EN 558 ряд 48


ПРИМЕНЕНИЕ

  • установки с горячей и холодной водой
  • установки для пара
  • промышленность
  • нейтральные среды
  • теплосети и отопление

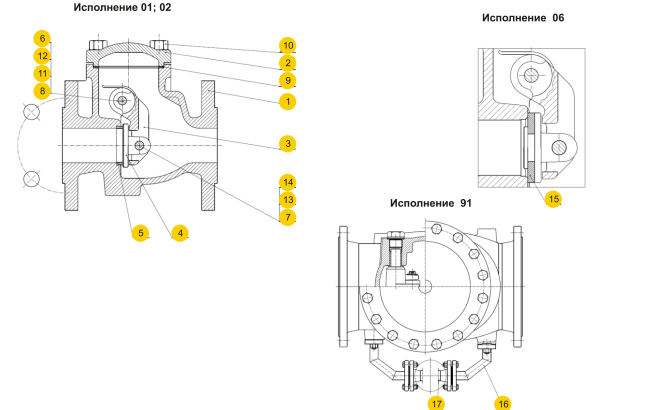

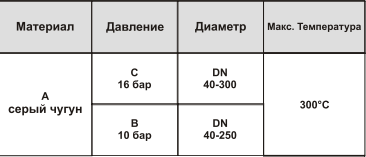

МАТЕРИАЛЫ




  Материал  корпуса/ A
  Исполнение 01 02 06 91
1 Корпус EN – GJL-250 5.1301 (ex.JL1040)
2 Крышка EN – GJL-250 5.1301 (ex.JL1040)
3 Рычаг диска EN – GJS-500-7 5.3200 (ex.JS1050)
4 Диск LH14
(G-X20Cr14)
G-CuSn10-B EN – GJS-500-7 5.3200 (ex.JS1050) LH14
(G-X20Cr14)
5 Кольцо клапана X12Cr13 1.4006 G-CuSn10-B - X12Cr13 1.4006
6 Втулка болта Латунь для DN 200-300
7 Болт диска X20Cr13 1.4021 CuZn40Pb2 X20Cr13 1.4021 X20Cr13 1.4021
8 Болт X20Cr13 1.4021 CuZn40Pb2 X20Cr13 1.4021 X20Cr13 1.4021
9 Прокладка крышки Графит CrNi
10 Болт 8.8 A2A
11 Пробка 10S20 оцинк для DN 40-150
EN-GJL-250 JL1040 для DN 200-300
EN-GJL-250 5.1301 (ex.JL1040)
12 Прокладка пробки Карбоамидный каучук
13 Прокладка Сталь A2A
14 Шплинт X5CrNi18-10
15 Прокладка диска - - EPDM -
16 Трубопровод - - - Сталь
17 Разгрузочный клапан - - - Fig. 215
Макс. Температура 300oC 225oC 120oC 300oC

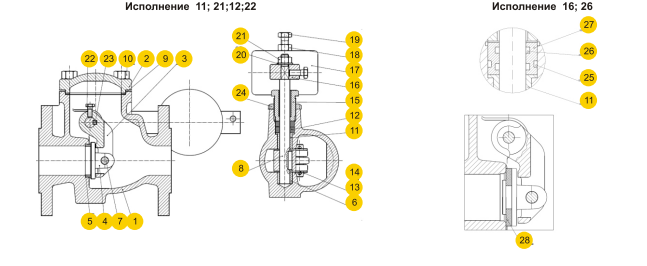

  Фигура 302A
  Исполнение 11; 21 12; 22 16; 26
1 Корпус EN – GJL-250 5.1301 (ex.JL1040)
2 Крышка EN – GJL-250 5.1301 (ex.JL1040)
3 Бугель EN – GJS-500-7
5.3200 (ex. Js1050)
4 Диск LH14
(G-X20Cr14)
G-CuSn10-B EN – GJS-500-7
JS1050
5 Кольцо корпуса X12Cr13 1.4006 G-CuSn10-B -
6 Втулка вала Латунь для DN 200-300
7 Болт диска X20Cr13
1.4021
CuZn40Pb2 X20Cr13
1.4021
8 Вал X20Cr13 1.4021 CuZn40Pb2 X20Cr13 1.4021
9 Прокладка крышки Графит CrNi
10 Болт 8.8 A2A
11 Втулка фланцевая MM58 (CuZn40Mn1,5)
12 Уплотнение Графит -
13 Прокладка Сталь A2A
14 Шплинт X5CrNi18-10
15 Сальник EN-GJL-250 5.1301 (ex.JL1040)
16 Рычаг S235JR
17 Груз EN-GJL-250 5.1301 (ex.JL1040)
18 Гайка 8.8 A2A
19 Болт 33H-A2A
20 Прокладка Сталь A2A
21 Гайка 8.8 A2A
22 Болт 33H-A2A
23 Ввод X20Cr13 1.4021
24 Гайка KM-6A2A
25 Уплотнительное кольцо - - EPDM
26 Уплотнительное кольцо - - EPDM
27 Втулка - - M63
28 Прокладка диска - - EPDM
Макс. Температура 300oC 225oC 120oC

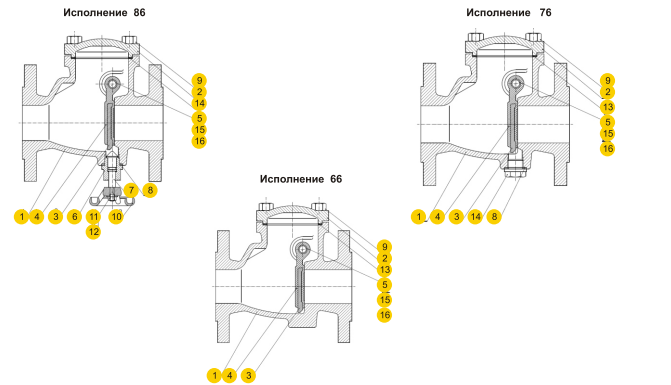

  Фигура 302A
  Исполнение 86 76 66
1 Корпус EN – GJL-250 5.1301 (ex.JL1040)
2 Крышка EN – GJL-250 5.1301 (ex.JL1040)
3 Диск EN – GJS-500-7 5.3200 (ex.JS1050)
4 Прокладка диска EPDM
5 Болт X20Cr13 1.4021
6 Втулка CuZn40Mn1.5 - -
7 Шток CuZn40Mn1.5 - -
8 Прокладка Карбоамидный каучук                                                                        -
9 Болт 8.8 A2A
10 Штурвал EN – GJL-250 5.1301 (ex.JL1040) - -
11 Гайка 8.8 A2A - -
12 Прокладка Сталь A2A - -
13 Прокладка крышки Графит CrNi
14 Пробка -                                                               CuZn37                                                               -
15 Пробка 10S20 цинк
16 Прокладка пробки Карбоамидный каучук
  Макс. Температура 120oC

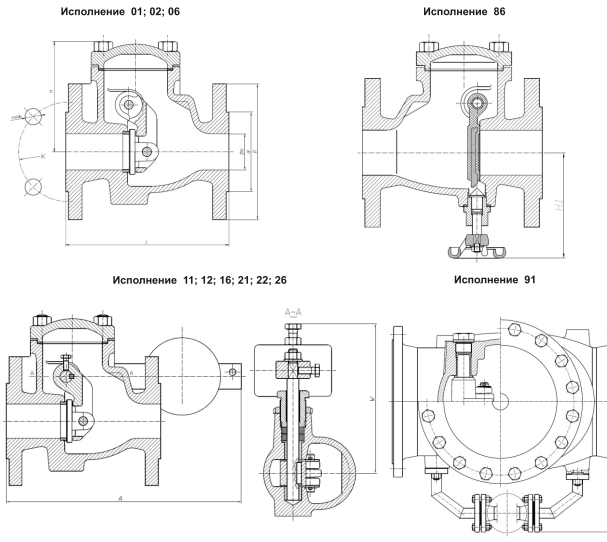

РАЗМЕРЫ



DN 302 302.21,22,26 302,86 302,91 302.01
302.02
302.06
302.11,21
302.12,22
302.11,26
302,86 302,91
L D d K nxdo H A W H1 B
Мм
Кг
40 180 150 84 110 4x19 119 350 170 120 - 9,0 11,8 9,0 -
50 200 165 99 125 4x19 120 352 180 125 - 11,0 13,5 12,6 -
65 240 185 118 145 4x19 141 359 190 130 - 15,2 18,0 17,0 -
80 260 200 132 160 8x19 168 371 200 140 - 20,8 23,5 21,9 -
100 300 220 156 180 8x19 175 447 210 175 - 31,5 36,0 31,0 -
125 350 250 184 210 8x19 199 466 225 190 - 46,0 51,0 45,0 -
150 400 285 211 240 8x23 217 574 250 210 - 60,0 67,0 61,0 -
200 500 340 266 295 12x23 277 662 306 280 380 120 129 120 131
250 600 405 319 355 12x28 337 850 348 315 410 180 198 180 202
300 700 460 370 410 12x28 850 850 348 - 400 250 285 - 283

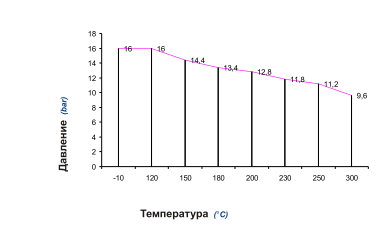

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ


Характеристики
Варианты товара
Артикул
Давление
Диаметр
Производитель
Материал корпуса
Тип клапана
302A-040-C-01
16
40
Zetkama
Серый чугун
Поворотный
302A-050-C-01
16
50
Zetkama
Серый чугун
Поворотный
302A-065-C-01
16
65
Zetkama
Серый чугун
Поворотный
302A-080-C-01
16
80
Zetkama
Серый чугун
Поворотный
302A-100-C-01
16
100
Zetkama
Серый чугун
Поворотный
302A-125-C-01
16
125
Zetkama
Серый чугун
Поворотный
302A-150-C-01
16
150
Zetkama
Серый чугун
Поворотный
302A-200-C-01
16
200
Zetkama
Серый чугун
Поворотный
302A-250-C-01
16
250
Zetkama
Серый чугун
Поворотный
302A-300-C-01
16
300
Zetkama
Серый чугун
Поворотный
Произвольная вкладка

Обратные клапаны Zetkama 302A поворотные — это простой способ защитить отопительные, водопроводные системы от движения носителей в обратном направлении. Это модели арматуры прямого действия, которые работают в автоматическом режиме и применяются с различными рабочими средами: с водой, растворами гликоля, паром, воздухом.

Для установки предусмотрены соединения в виде фланцев. Обратные клапаны характеризуются малым сопротивлением потокам и малой строительной длиной, а также простотой обслуживания.

Корпус устройства производится из серого чугуна.

Рабочая температура — +300 °С.

Условное давление — 16 бар.
