Описание

Задвижка с обрезиненным клином Фигура 111

Задвижка  с  обрезиненным  клином  предназначена  для  полного  открытия  или  закрытия  среды  в  трубопроводе.
Применяется для систем водоснабжения, канализации, сточных вод, пищевой промышленности.

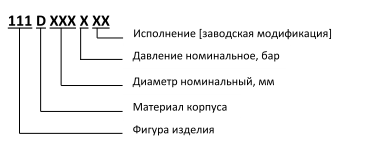

 Обозначение



Возможно исполнение:

57  - DN40-300 мм, cо штурвалом, невыдвижной шток. Обрезиненный EPDM клин, закрытие EPDM/чугун. Эпоксидное покрытие, универсальная крышка.
36  - DN40-800 мм, со штурвалом, невыдвижной шток. Обрезиненный EPDM клин, закрытие EPDM/чугун. Эпоксидное покрытие.
Со штурвалом, универсальная крышка, подготовлена под привод с опорной плитой.

Технические характеристики

Наименование параметра Показатель
Номинальный диаметр DN, мм 40-800
Номинальное давление PN, МПа 1,6/1,0
Тип штока Невыдвижной
Класс герметичности «А» по EN 12266-1
Тип присоединения Фланцевое EN 1092-2
Тип конструкции проточной части корпуса Полнопроходное сечение
Строительная длина EN 558-1 серия 14. F4 по DIN 3202
Антикоррозионное покрытие Эпоксидное покрытие RAL 5002. Толщина покрытия 300 µ
Температура рабочей среды, °С -10 … +70
Допустима кратковременная 110
Рабочая среда Вода, сточные воды, неагрессивные жидкости
Тип управления Штурвал, редуктор, электропривод
Условия эксплуатации УХЛ5 по ГОСТ15150-69
Средний ресурс до замены, циклов 5000
Срок службы, лет 50
Гарантийный срок эксплуатации при соблюдении требований к
транспортировке, установке и
эксплуатации, лет
10

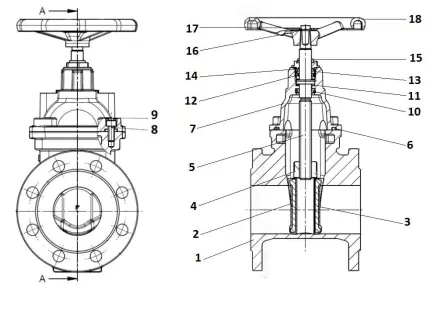

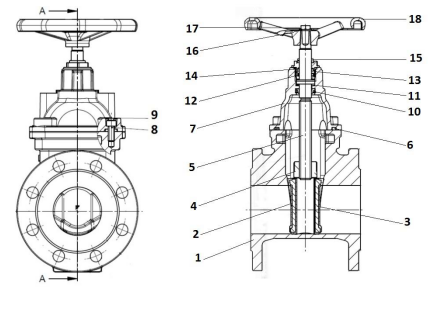

 Материалы

DN40-300



Исполнение 57-Y
1 Корпус Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
2,3 Клин Ковкий чугун EN-GJS-500-7 вулканизирован EPDM
5.3200 (ex.JS 1050)
4 Гайка штока CuZn36Pb2As
5 Шток Нержавеющая сталь X20Cr13
6 Уплотнение
крышки
EPDM
7 Крышка Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
8 Болт С15 сталь углеродистая; оцинк.
покрытие; 8.8
9 Заглушка Полимер
10 Уплотнение EPDM
11 Подшипник Нейлон
12 О-ринг EPDM
13 Втулка с
резьбой
CuZn36Pb2As
14 О-ринг EPDM
15 Защитное
кольцо
NBR/EPDM
16 Прокладка
под штурвал
С15, С15R, C15E
17 Гайка С15, С15R, C15E
18 Штурвал Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)

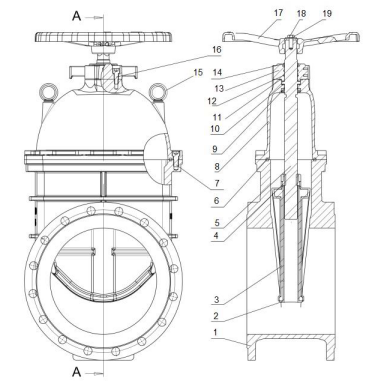

DN350-600

Исполнение 36-Y
1 Корпус Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
2,3 Клин Ковкий чугун EN-GJS-500-7
вулканизирован EPDM
4 Гайка штока Латунь CuZn36Pb2As
5 Шток Нержавеющая сталь X20Cr13
6 Уплотнение крышки EPDM
7 Болт С15 сталь углеродистая; оцинк.
покрытие; 8.8
8 Крышка Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
9 Уплотнительное
кольцо
EPDM
10 Опорное кольцо РА
11 Уплотнение EPDM
12 Уплотнение EPDM
13 Верхнее кольцо Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
14 Защитное
уплотнение
EPDM
15 Транспортировочные
отверстия
С15, С15R, C15E
16 Болт С15, С15R, C15E
17 Штурвал Ковкий чугун EN-GJS-500-7
5.3200 (ex.JS 1050)
18 Гайка С15, С15R, C15E
19 Прокладка С15, С15R, C15E

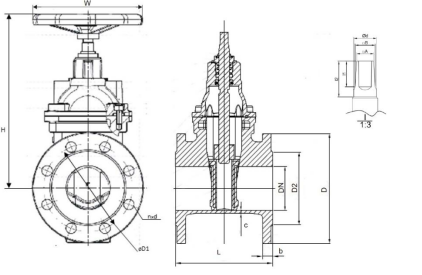

Размеры

DN40-300



PN16
DN H L D D1 D2 b n d W C □A □B ød I1 I2 Масса,
кг
Kvs
м3
40 235 140 150 110 84 19 4 19 160 5 12,8 13,8 17 20 28 9,0 55,27
50 240 150 165 125 99 19 4 19 160 5 12,8 13,8 17 20 28 10,5 89,93
65 250 170 185 145 118 19 4 19 160 5 12,8 13,8 17 20 28 11,5 150,52
80 312 180 200 160 132 19 8 19 200 5 14,5 15,6 18 22 27 17,0 221,11
100 335 190 220 180 156 19 8 19 250 6 17 19,5 24 25 32 24,5 357,12
125 385 200 250 210 184 19 8 19 250 6 17,2 19,7 24 25 32 32,0 566,18
150 438 210 285 240 211 19 8 23 320 7 18,7 21,7 24 30 40 40,0 850,15
200 543 230 340 295 266 20 12 23 320 7,5 20 22 26 30 40 58,4 1532,27
250 645 250 405 355 319 22 12 28 320 9 20 22 26 30 40 95,0 2420,29
300 728 270 460 410 370 24,5 12 28 360 10 20 22 28 30 40 132,0 3507,95


PN10
DN H L D D1 D2 b n d W C □A □B ød I1 I2 Масса,
кг
Kvs
м3
200 543 230 340 295 266 20 8 23 320 7,5 20 22 26 30 40 58,0 1532,27
250 645 250 350 350 319 22 12 23 320 9 20 22 26 30 40 85,0 2420,29
300 728 270 445 400 370 24,5 12 23 360 10 20 22 28 30 40 131,0 3507,95

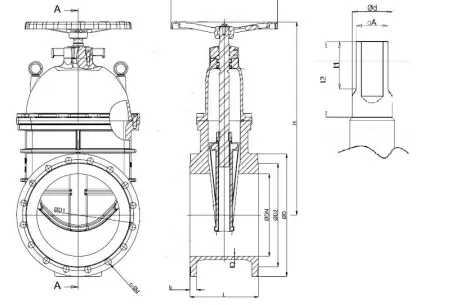

DN350-600


PN16
DN H L D D1 D2 b n d W C □A ød I1 I2 Масса, кг Kvs м3
350 812 290 520 470 429 26,5 16 28 600 14 30 38 45 66 182,6 4628,81
400 923 310 580 525 480 28 16 31 600 16 30 38 45 60 262,4 5944,97
450 974 330 640 585 548 30 20 31 600 17 35 42 45 130 320,0 7831,30
500 1073 350 715 650 609 31,5 20 34 730 18 35 45 45 60 400,0 9602,48
600 1254 390 840 770 720 36 20 37 730 18 35 45 45 60 630,0 14132,95


PN10
DN H L D D1 D2 b n d W C □A ød I1 I2 Масса, кг Kvs м3
350 812 290 505 460 429 24,5 16 23 600 14 30 38 45 66 182,6 4628,81
400 923 310 565 515 480 24,5 16 28 600 16 30 38 45 60 262,4 5944,97
450 974 330 615 565 548 25,5 20 28 600 17 35 42 45 130 320,0 7831,30
500 1073 350 670 620 609 26,5 20 28 730 18 35 45 45 60 400,0 9802,48
600 1254 390 780 725 720 30,0 20 31 730 18 35 45 45 60 630,0 14132,95

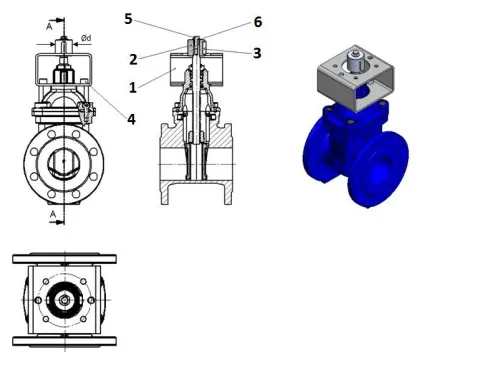

 Версия под привод. DN40-300, исп. 36



Размеры и комплект элементов для установки приводов на задвижке

Деталь DN 40 50 65 80 100 125 150 200 250 300
1 Опорная плита.
Отверстия согласно ISO 5210
F10 F10 F10 F10 F10 F10 F10 F10 F14 F14
2 Муфта согласно ISO 5210 / B1 мм 42 42 42 42 42 42 42 42 60 60
3 Шпонка 12х8х32 12х8х32 12х8х32 12х8х32 12х8х32 12х8х32 12х8х32 12х8х32 18х11х50 18х11х50
4 Болт
шестигранный
EN ISO 4762
2szt. M12x16
8.8
2szt. M12x16
8.8
2szt. M12x16
8.8
2szt. M12x16
8.8
2szt. M12x16
8.8
4szt. M10x16
8.8
4szt. M10x16
8.8
4szt. M10x16
8.8
4szt. M16x18
8.8
4szt. M16x18
8.8
5 Болт
EN ISO 4017
M8x35 M8x35 M8x35 M8x35 M10x35 M10x35 M10x35 M10x35 M12x50 M12x50
6 Прокладка ISO
7094
M8 M8 M8 M8 M8 M10 M10 M10 M12 M12

DN 40 50 65 80 100 125 150 200 250 300
Момент закрытия, Nm 12 25 30 50 55 60 80 110 150 200
Количество оборотов для полного открытия 13 19 19 26 25 32 33 44 55 53

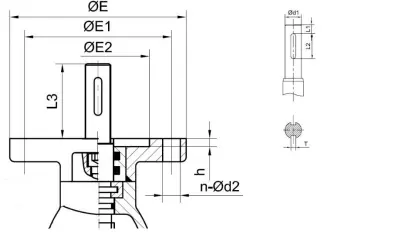

Версия под привод. DN350-800, исп. 36


DN Верхний
фланец
Ø Е Ø Е1 Ø Е2 h n-Ø d2 Ø d1 L3 L1 T L2
350 F14 175 140 100 4,5 4-Ø18 34 60 5 12 50
400 F14 175 140 100 4,5 4-Ø18 34 60 5 12 50
450 F14 175 140 100 4,5 4-Ø18 40 80 5 12 63
500 F16 210 165 130 5,5 4-Ø22 40 80 5 12 63
600 F16 210 165 130 5,5 4-Ø22 40 80 5 12 63
700 F16 210 165 130 5,5 4-Ø22 40 80 5 12 63
800 F25 300 254 200 5,5 4-Ø18 50 100 10 14 70

DN 350 400 450 500 600 700 800
Момент закрытия, Nm 370 430 470 500 600 800 1200
Количество оборотов для полного закрытия 30 35 40 45 50 50 57


Задвижка с обрезиненным клином с приводом AUMA


DN PN AUMA
тип
Предел момента,
Nm
Фланец согласно
EN ISO 5210
L H Масса, кг
40-50 16 SA 07.2 10-30 F10 514 288 19
65-100 SA 07.6 20-60 F10 514 288 21
125-200 SA 10.2 40-120 F10 536 290 23.5
250-300 SA 14.2 100-250 F14 725 316 48
350-450 SA 14.6 260-500 F14 728 316 53
500-700 SA 16.2 450-1000 F16 795 430 83
800 SA 25.1 1100-2000 F25 922 581 152

Стандартное исполнение:

- напряжение 400В
- конечные выключатели
- выключатель перегрузки
- сигнальный датчик
- обогрев механизмов привода
- выключатель температурный
- ручное управление

Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Материал корпуса
111D-200-B56
10
200
Фланцевое
Zetkama
Серый чугун
111D-250-B56
10
250
Фланцевое
Zetkama
Серый чугун
111D-300-B56
10
300
Фланцевое
Zetkama
Серый чугун
111D-350-B56
10
350
Фланцевое
Zetkama
Серый чугун
111D-400-B56
10
400
Фланцевое
Zetkama
Серый чугун
111D-450-B56
10
450
Фланцевое
Zetkama
Серый чугун
111D-500-B56
10
500
Фланцевое
Zetkama
Серый чугун
111D-600-B56
10
600
Фланцевое
Zetkama
Серый чугун
111D-040-C56
16
40
Фланцевое
Zetkama
Серый чугун
111D-050-C56
16
50
Фланцевое
Zetkama
Серый чугун
111D-065-C56
16
65
Фланцевое
Zetkama
Серый чугун
111D-080-C56
16
80
Фланцевое
Zetkama
Серый чугун
111D-100-C56
16
100
Фланцевое
Zetkama
Серый чугун
111D-125-C56
16
125
Фланцевое
Zetkama
Серый чугун
111D-150-C56
16
150
Фланцевое
Zetkama
Серый чугун
111D-200-C56
16
200
Фланцевое
Zetkama
Серый чугун
111D-250-C56
16
250
Фланцевое
Zetkama
Серый чугун
111D-300-C56
16
300
Фланцевое
Zetkama
Серый чугун
111D-350-C56
16
350
Фланцевое
Zetkama
Серый чугун
111D-400-C56
16
400
Фланцевое
Zetkama
Серый чугун
111D-450-C56
16
450
Фланцевое
Zetkama
Серый чугун
111D-500-C56
16
500
Фланцевое
Zetkama
Серый чугун
111D-600-C56
16
600
Фланцевое
Zetkama
Серый чугун
Произвольная вкладка

Клиновые задвижки Zetkama 111D созданы для регулировки движения таких носителей, как вода, воздух, других инертных сред.

Благодаря обрезиненному клину обеспечивается герметичность и большой рабочий ресурс задвижки. Это модели с прямым проходом, который исключает скопление осадков.

Монтаж задвижек осуществляется посредством соединений фланцевого типа. Возможна установка в вертикальной или горизонтальной позиции.

Для производства корпуса и крышки применен ковкий чугун, для прокладки и покрытия клина используется EPDM — этилен-пропиленовый каучук.

Рабочая температура — -10…+70 °С (кратковременно — до +110 °С).

Рабочее давление — 1,6 МПа.
