Буферный накопитель Reflex для систем отопления и холодоснабжения H без изоляции

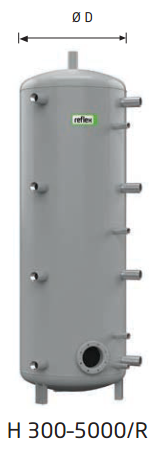

Буферный накопитель с ревизионным фланцем для систем отопления и холодоснабжения

• Накопитель изготовлен из высококачественой стали S235JRG2 (RSt 37-2) для нагрева и охлаждения.
• Внутренняя поверхность необработанная; внешняя - полимерное покрытие.
• До 2000 литров - поставляются с изоляцией.
• Полиуретановая теплоизоляция с пленочной облицовкой
• Максимальное рабочее давление для корпуса бака: 3 бар (от 1500л - 6 бар).
• Максимальная рабочая температура: корпус – 95 °C.




Буферный накопитель с ревизионным отверстием без изоляции для систем холодоснабжения. Заказчик должен своими
силами установить соответствующую изоляцию, которая предотвращает образование конденсата. Для размеров 3000–5000 литров изоляция, для применения в системах теплоснабжения, приобретается отдельно 300–5000 л

Тип (без изоляции)					Артикул серый	Артикул сере- бристый	Товарная группа		Объем, л	Ø D, мм		Высота Н, мм	Муфты 9x	Высота при наклоне, мм	Масса, кг	Теплопоте- ри, Вт		Класс энерго- эффективности
H 300/R					7783600	-	63		300	597		1320	Rp 1 ½	1355	58	-		-
H 500/R					7783800	-	63		475	597		1950	Rp 1 ½	1974	71	-		-
H 800/R					7784005	-	63		778	790		1825	Rp 1 ½	1870	121	-		-
H 1000/R					7784205	-	63		921	790		2115	Rp 1 ½	2153	135	-		-
H 1500/R					7784400	-	63		1500	1000		2120	Rp 1 ½	2178	181	-		-
H 2000/R					7784600	-	63		2031	1200		2122	Rp 1 ½	2200	257	-		-
H 3000/R					7788200	-	63		2956	1500		2101	Rp 2	2205	570	-		-
H 4000/R					7788500	-	63		3942	1500		2676	Rp 3	2756	677	-		-
H 5000/R					7788800	-	63		4888	1500		3211	Rp 4	3264	814	-		-

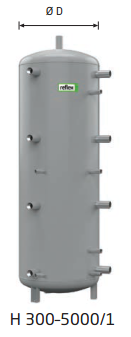

Буферный накопитель с гладкотрубным теплообменником для систем отопления и холодоснабжения


• Накопитель изготовлен из высококачественой стали S235JRG2 (RSt 37-2) для нагрева и охлаждения.
• С гладкотрубным теплообменником для подсоединения дополнительного источника нагрева, например гелиоустановки.
• Внутренняя поверхность необработанная; внешняя - полимерное покрытие.
• До 2000 литров - поставляются с изоляцией.
• Полиуретановая теплоизоляция с пленочной облицовкой.
• Максимальное рабочее давление: корпус – 3 бара (от 1500 л – 6 бар), спираль – 10 бар.
• Максимальная рабочая температура корпус: – 95 °C, спираль – 110 °C.

Тип (без изоляции)			Артикул серый		Артикул се- ребристый	Товарная группа		Объем, л		Ø D, мм	Высота Н, мм		Муфты 9x	Высота при наклоне, мм	Масса, кг	Поверхность нагрева м2		Теплопотери, Вт	Класс энерго- эффектив- ности
H 300/1			7783700		-	63		300		597	1320		Rp 1 ½	1355	74	1,34		-	-
H 500/1			7783900		-	63		475		597	1950		Rp 1 ½	1974	95	1,88		-	-
H 800/1			7784115		-	63		778		790	1825		Rp 1 ½	1870	190	3,76		-	-
H 1000/1			7784315		-	63		921		790	2115		Rp 1 ½	2153	216	4,48		-	-
H 1500/1			7784500		-	63		1500		1000	2120		Rp 1 ½	2178	265	4,48		-	-
H 2000/1			7784700		-	63		2031		1200	2122		Rp 1 ½	2200	341	4,48		-	-
H 3000/1			7788300		-	63		2956		1500	2101		Rp 2	2205	637	5		-	-
H 4000/1			7788600		-	63		3942		1500	2676		Rp 3	2756	754	6		-	-
H 5000/1			7788900		-	63		4888		1500	3211		Rp 4	3264	871	7		-	-

Буферный накопитель с ревизионным отверстием без изоляции								Объем			Диаметр без             Высота с изоля- изоляции/с изоляцией  цией					Высота при наклоне		Толщина изо- ляции			Теплопотери		Класс энерго- эффективности
Тип			Артикул					л			мм		мм			мм		мм			Вт
H 300/R			7783600					300			597/-		1320			1355		100			-		-
H 500/R			7783800					475			597/-		1950			1975		100			-		-
H 800/R			7784005					778			790/-		1825			1870		100			-		-
H 1000/R			7784205					921			790 /-		2115			2153		100			-		-
H 1500/R			7784400					1500			1000 /-		2120			2178		120			-		-
H 2000/R			7784600					2031			1200/-		2122			2200		120			-		-
H 3000/R*			7788200					2956			1500 /1740		2101			2205		120			-		-
H 4000/R*			7788500					3942			1500 / 1740		2676			2756		120			-		-
H 5000/R*			7788800					4888			1500 /1740		3211			3264		120			-		-

Буферный накопитель с гладкотрубным теплообменником без изоляции								Объем			Диаметр без изоляции/с изоляцией		Высота без          Высота при изоляции            наклоне					Толщина изоляции  Теплопотери					Класс энерго- эффективности
Тип			Артикул					л			мм		мм			мм		мм			Вт		-
H 300/1			7783700					300			597/-		1320			1355		100			-		-
H 500/1			7783900					475			597/-		1950			1975		100			-		-
H 800/1			7784115					778			790/-		1825			1870		100			-		-
H 1000/1			7784315					921			790/-		2115			2153		100			-		-
H 1500/1			7784500					1500			1000/-		2120			2178		120			-		-
H 2000/1			7784700					2031			1200/-		2122			2200		120			-		-
H 3000/1*			7788300					2956			1500 / 1740		2101			2205		120			-		-
H 4000/1*			7788600					3942			1500 / 1740		2676			2756		120			-		-
H 5000/1*			7788900					4888			1500 / 1740		3211			3264		120			-		-
