Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Вентиль запорный фланцевый 215A
Zetkama
Пока нет отзывов
Описание
ЗАПОРНЫЙ КЛАПАН  215 А

Материал
material
Давление
nominal pressure
Диаметр
nominal diameter
Макс.температура
max temperature
A
cерый чугун
grey cast iron
A
6 бар C
16 бар
DN 15-300 300°C

ХАРАКТЕРИСТИКА

  • высокий уровень плотности (класс - A по норме EN - 12266 - 1)
  • малая строительная длина
  • экологически безопасен
  • собран согласно EN - 12266 - 1
  • фланцы согласно EN 1092-2 для материала корпуса  A, C, E
  • Фланцы согласно EN 1092-1  для материала корпуса F
  • строительная длина EN 558 ряд 1

ПРИМЕНЕНИЕ

  • установки с горячей и холодной водой
  • установки для пара
  • промышленность
  • теплосети и отопление
  • энергетика

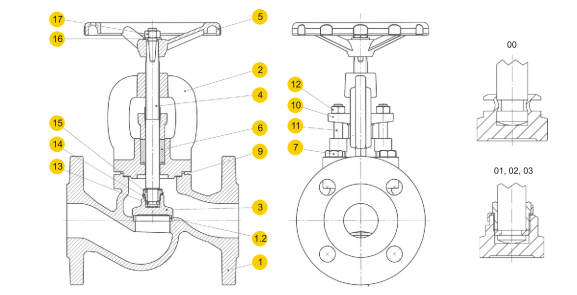

МАТЕРИАЛЫ



  Материал  корпуса/
body material
A C E
  Исполнение / type 00 01;04;71;91 02;05;72;92 03;13 01;04;71;91 02;05;72;92 03;13 03;23;73;93
1 Корпус / body EN – GJL-250 JL1040 EN – GJS-400 – 18-LT JS1025 CuSn5Zn5Pb5-C CC491K
1,2 Кольцо клапана/ seat ring X12Cr13 1.4006 CuSn10 – C CC480K X12Cr13 1.4006 CuSn10 – C CC480K CuSn5Zn5Pb5-C CC491K
2 Крышка/ bonnet EN-GJL-250 JL 1040 EN – GJS-400 – 18-LT JS1025 CuSn5Zn5Pb5-C CC491K
3 Клапан / disc X20Cr13 1.4021 CuSn10 – C CC480K X20Cr13 1.4021 CuSn10 – C CC480K CuSn5Zn5Pb5-C CC491K
4 Шток/ stem X20Cr13 1.4021 CuZn40Mn1,5 CuSn10 – C CC480K X20Cr13 1.4021 CuZn40Mn1,5 CuSn10 – C CC480K CuZn35Ni
5 Штурвал/ hand-wheel EN-GJS500-7 JS1050
6 Уплотнение/ gland packing Графит/ graphite
7 Болт  6kt./ hexagon bolt 8,8 A2-70 8,8 A2-70
9 Прокладка/ gasket Графит+ NiCr/ graphite+ NiCr
10 Сальник/ gland EN – GJL250 JL1040 EN – GJS400 – 18-LT JS1025 CuSn5Zn5Pb5-C CC491K
11 Болт / T-bolt 5.8 + оцинк/ 5.8 + zinc galvanized A2-70
12 Гайка / nut 8 + оцинк/ 8 + zinc galvanized A2-70
13 Кольцо / ring -------------- X20Cr13 1.4021 CuSn10 – C CC480K X20Cr13 1.4021 CuSn10 – C CC480K CuSn5Zn5Pb5-C CC491K
14 Прокладка / washer -------------- X6CrNiTi18-10 1.4541 CuSn6 X6CrNiTi18-10 1.4541 CuSn6 CuSn6
15 Гайка / screw -------------- X20Cr13 1.4021 CuSn10 – C CC480K X20Cr13 1.4021 CuSn10 – C CC480K CuSn5Zn5Pb5-C CC491K
16 Прокладка / washer Оцинкованная сталь / carbon steel + zinc galvanised X5CrNi18-10 1.4301
17 Гайка / nut 8 +оцинк / 8 + zinc galvanised A2-70
Макс. Температура / max. Temperature 300°C 300°C 225°C 350°C 225°C 225°C 200°C

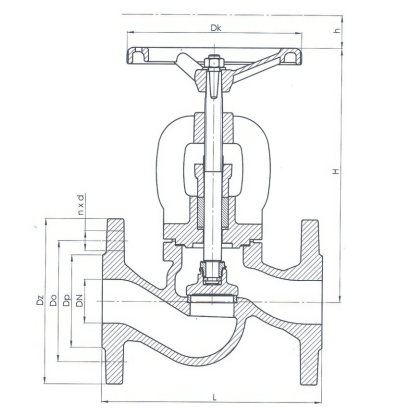

РАЗМЕРЫ




DN PN 6 PN 16 PN 25 PN 6, 16, 25
Dz Dp Do n x d Dz Dp Do n x d Dz Dp Do n x d Dk h L H   K v
Мм Кг М3/ч
15 80 38 55 4x11 95 46 65 4x14 95 46 65 4x14 100 5 130 167 3,3 5,9
20 90 48 65 4x11 105 56 75 4x14 105 56 75 4x14 100 5,5 150 167 3,9 7,4
25 100 58 75 4x11 115 65 85 4x14 115 65 85 4x14 120 7 160 175 5,0 13,0
32 120 69 90 4x14 140 76 100 4x19 140 76 100 4x19 120 14 180 186 6,6 18,0
40 130 78 100 4x14 150 84 110 4x19 150 84 110 4x19 160 20 200 235 8,4 30,0
50 140 88 110 4x14 165 99 125 4x19 165 99 125 4x19 160 25 230 248 12,0 41,0
65 160 108 130 4x14 185 118 145 4x19 185 118 145 8x19 180 35 290 260 17,3 79,0
80 190 124 150 4x19 200 132 160 8x19 200 132 160 8x19 200 41 310 291 22,7 115
100 210 144 170 4x19 220 156 180 8x19 235 156 190 8x23 250 31 350 338 35,8 181
125 240 174 200 8x19 250 184 210 8x19 270 184 220 8x28 250 48 400 384 52,8 225
150 265 199 225 8x19 285 211 240 8x23 300 211 250 8x28 320 54 480 429 74,2 364
200 320 254 280 8x19 340 266 295 12x23 360 274 310 12x28 360 77 600 529 126 690
250 - - - - 405 319 355 12x28 - - - - 360 120 730 638 200 1010
300 - - - - 460 370 410 12x28 - - - - 500 120 850 710 315 1460

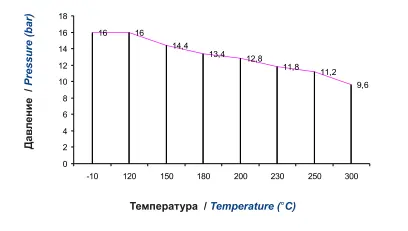

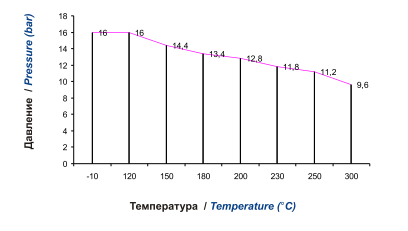

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ





Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Высота корпуса, мм
Материал корпуса
Исполнение
215A-015-C-00
16
15
Фланцевое
Zetkama
167
чугун
сальниковый
215A-020-C-00
16
20
Фланцевое
Zetkama
167
чугун
сальниковый
215A-025-C-00
16
25
Фланцевое
Zetkama
175
чугун
сальниковый
215A-032-C-00
16
32
Фланцевое
Zetkama
186
чугун
сальниковый
215A-040-C-00
16
40
Фланцевое
Zetkama
235
чугун
сальниковый
215A-050-C-00
16
50
Фланцевое
Zetkama
248
чугун
сальниковый
215A-065-C-01
16
65
Фланцевое
Zetkama
260
чугун
сальниковый
215A-080-C-01
16
80
Фланцевое
Zetkama
291
чугун
сальниковый
215A-100-C-01
16
100
Фланцевое
Zetkama
338
чугун
сальниковый
215A-125-C-01
16
125
Фланцевое
Zetkama
384
чугун
сальниковый
215A-150-C-01
16
150
Фланцевое
Zetkama
429
чугун
сальниковый
215A-200-C-04
16
200
Фланцевое
Zetkama
592
чугун
сальниковый
215A-250-C-04
16
250
Фланцевое
Zetkama
638
чугун
сальниковый
215A-300-C-04
16
300
Фланцевое
Zetkama
710
чугун
сальниковый
Произвольная вкладка

Запорные вентили Zetkama 215A предназначаются для остановки перемещения носителей в трубопроводах. Ходовая резьба обеспечивает сохранение любого положения вентиля даже с мощными потоками. Арматура рассчитана на химическую, нефтеперерабатывающую, целлюлозно-бумажную сферу промышленности.

Запорные вентили имеют высокий уровень герметичности, малую строительную длину. Это экологически безопасное оборудование.

Управление осуществляется в ручном режиме благодаря штурвалу. Фиксация вентилей производится за счет соединений фланцевого типа.

Для изготовления корпуса применяется чугун, запорное устройство выполнено из коррозионностойкой стали. Это вентили с металлическими уплотнениями.

Рабочая температура — -10…+300 °C.

Максимальное давление — 16 бар.

Запорный клапан (вентиль) Zetkama 215A фланцевый
3 582.14 ₽ /шт
Давление
  • -
  • 16
Диаметр
  • -
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
  • 250
  • 300
Тип присоединения
  • Фланцевое
  • -
Производитель
  • Zetkama
  • -
Высота корпуса, мм
  • -
  • 167
  • 175
  • 186
  • 235
  • 248
  • 260
  • 291
  • 338
  • 384
  • 429
  • 592
  • 638
  • 710
Материал корпуса
  • чугун
  • -
Исполнение
  • сальниковый
- +
