Кран шаровой Danfoss фланцевый JiP-FF Premium под электропривод
Поделиться
Описание
Характеристики
Произвольная вкладка
Файлы и документы3
Отзывы0
0%
Пока нет отзывов
Выберите один из подарков к этому товару
Описание
Краны шаровые JiP Premium цельносварные из углеродистой стали со стандартным проходом
Шаровые краны JiP Premium — двухпозицинная запорная арматура, предназначены для использования в отопительных и промышленных установках для жидких сред. Класс герметичности А по ГОСТ Р 9544 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» (2005).
Стальные шаровые краны JiP Premium в основном предназначены для воды наружных и внутренних тепловых сетей при температуре
теплоносителя до 180 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями ПТЭ:
• Требования к качеству сетевой воды,
• П равила технической эксплуатации электрических станций и сетей Российской Федерации (ПТЭ) п. 4.8.40.
Шаровые краны JiP Premium также могут применяться в системах холодоснабжения с водогликолевой смесью.
Полностью сварной стальной корпус кранов отвечает современным требованиям, предъявляемым к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности.
Корпус крана изготовлен из углеродистой стали и не защищен от коррозии. Поэтому для предотвращения коррозии кран следует либо
устанавливать в сухом помещении, либо покрыть влагонепроницаемой изоляцией, либо нанести на поверхность крана ЛКМ, предусмотренные проектом объекта.
Краны снабжены уникальным уплотнением штока, которое в отличие от большинства аналогов других производителей не содержит
резины, которая со временем теряет свои свойства под воздействием высоких температур и давлений. Уплотнение штока кранов JiP
Premium состоит из нескольких слоев тефлона и графита и гарантирует полную герметичность и неограниченный срок службы данного
узла крана в условиях высоких и изменяющихся температур.
Самообжимная конструкция уплотнения шара, представляющая собой специальные линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую герметичность закрытия крана и оптимальный крутящий мо-
мент, требуемый для поворота шара.В базовом исполнении краны имеют стандартный проход, но обладают повышенной
пропускной способностью по сравнению с аналогами благодаря своим конструктивным особенностям (плавный вход и выход, цилиндрическая вставка в шаре и др.).
Основные характеристики
• Условный проход: Ду = 15–600 мм;
• Условное давление: Ру = 16, 25, 40 бар;
• Температура среды: от –40 до 180 ºC;
• Минимальная температура окружающей среды: –40°С1);
• Минимальная температура хранения и транспортировки: –50°С;
• Теплоноситель: вода или водогликолевые смеси с концентрацией гликоля до 50%.
В 2014 году начинается производство шаровых кранов с присоедительными размерами патрубков и фланцев в соответствии с ГОСТ. Данные краны имеют
в обозначении кодового номера букву G. Соответствие присоединительных размеров стандарту ГОСТ позволяет упростить процесс проектирования и монтажа кранов.
Номенклатура и кодовые номера для оформления заказа
Кран шаровой тип JiP Premium FF фланцевый (фланцы на Ру = 16 бар) с фланцем под ручной редукторный привод или электропривод
Условный проход Ду, мм
Кодовый номер
Условное давление Ру и максимальное рабочее давление Рр, бар
Температура перемещае- мой среды, оС
Условная пропуск- ная способность Kvs, м3/ч
Тмин.
Тмакс.
65
065N0232
16
–40
180
200
80
065N0237
470
100
065N0242
640
125
065N0247
1080
150
065N0252G
1900
200
065N0257G
2300
250
065N0262G
5100
300
065N0267G
9100
350
065N0272G
7000
400
065N0277G
10400
500
065N0282G
23700
Кран шаровой тип JiP Premium FF фланцевый (фланцы на Ру = 25 бар) с фланцем под ручной редукторный привод или электропривод
Условный проход Ду, мм
Кодовый номер
Условное давление Ру и максимальное рабочее давление Рр, бар
Температура перемещае- мой среды, оС
Условная пропуск- ная способность Kvs, м3/ч
Тмин.
Тмакс.
65
065N0332
25
–40
180
200
80
065N0337
470
100
065N0342
640
125
065N0347
1080
150
065N0352G
1900
200
065N0357G
2300
250
065N0362G
5100
300
065N0367G
9100
350
065N0372G
7000
400
065N0377G
10400
500
065N0382G
23700
Материал основных деталей крана
Деталь
Материал
Корпус крана и патрубки
Сталь P235GH или аналог
Фланцы
Сталь P235GH или аналог
Шток
Нержавеющая сталь
Шар
Нержавеющая сталь
Кольцевые уплотне- ния шара
Тефлон PTFE, армированный углеволокном
Уплотнения штока
Тефлон PTFE, армированный углеволокном
Рабочая зона

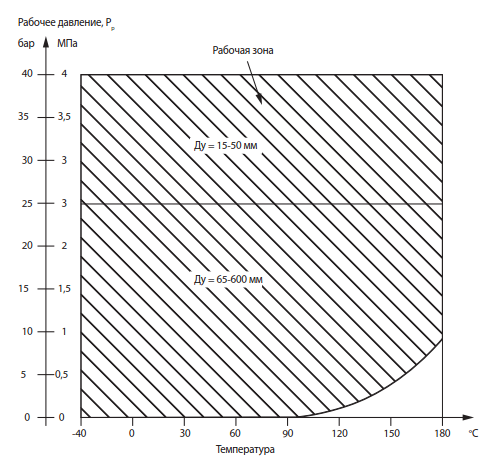

В отличие от большинства аналогов других производителей максимальное рабочее давление шаровых кранов не падает с ростом температуры в пределах заявленного диапазона рабочих температур (–40—180 °С). Это обеспечивается конструкцией и толщиной корпуса, выбором конструкционных материалов, а также отсутствием резины в уплотнении штока. Ниже приведена рабочая зона шаровых кранов JiP Premium WW (под приварку), при этом максимальное давление фланцевых версий ограничивается условным рабочим давлением фланцев.

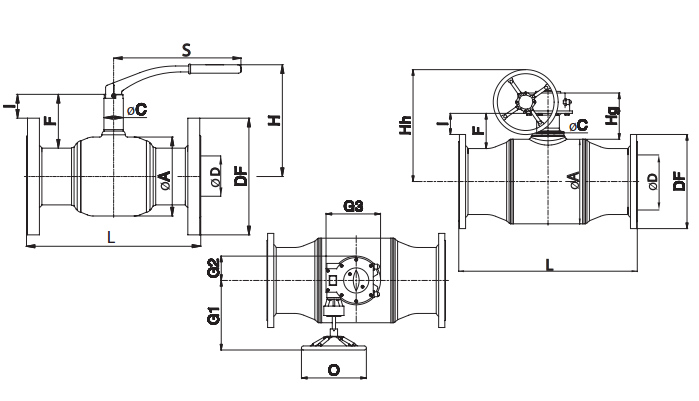

Габаритные и присоединительные размеры

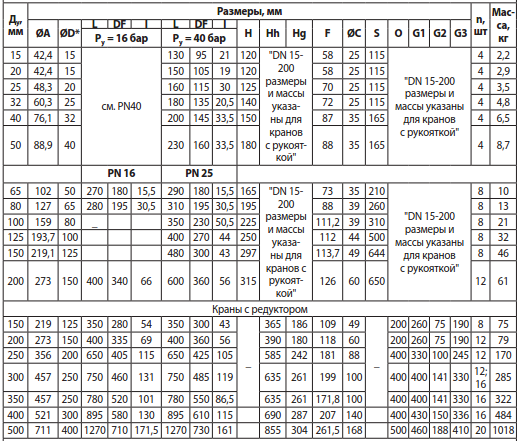

Масса крана в данной таблице указана для фланцевых версий Pу 40/25, для версий Ру 16 она меньше.
Масса и размеры крана Ду = 250–600 мм указаны для версии Ру 25, включая массу ручного редукторного
привода.
ØD* – условный диаметр отверстия в шаре.

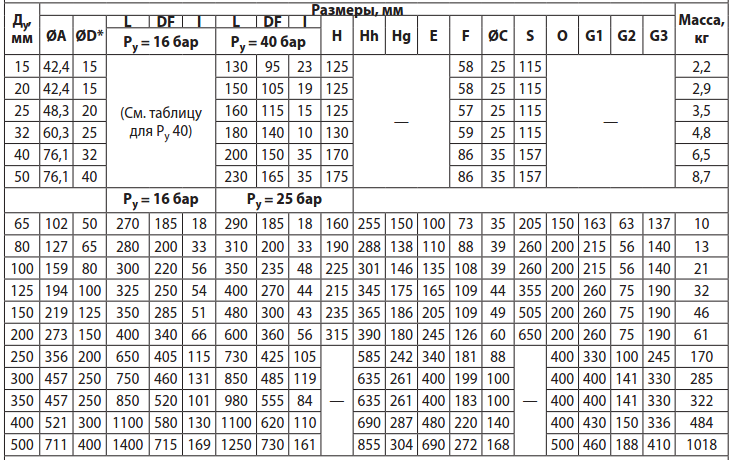

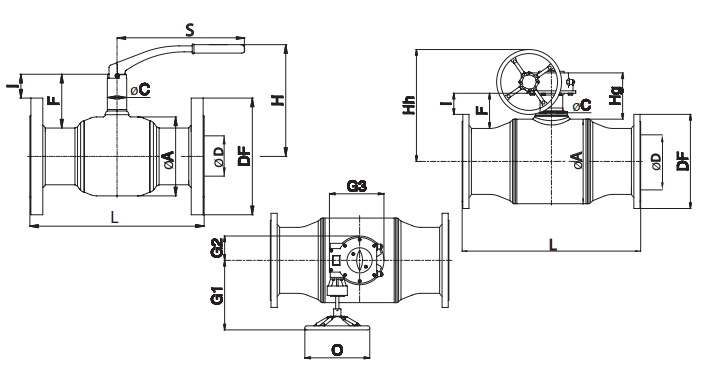

Шаровые краны фланцевые с присоединительными размерами по ГОСТ
Масса крана в данной таблице указана для фланцевых версий Pу 40/25, для версий Ру 16 она меньше.
Масса и размеры крана Ду = 250–600 мм указаны для версии Ру 25, включая массу ручного редукторного
привода.
ØD* – условный диаметр отверстия в шаре.
n - количество отверстий во фланцах, там где два значения - соответственно для PN 16 и 25
Шаровые краны Danfoss JIP FF Premium служат в качестве запорной арматуры в отопительных, охладительных сетях и коммуникациях водоснабжения с водой, которая пропущена через систему очистки, чтобы предотвратить коррозионный процесс.
Эти шаровые краны имеют стандартный проход. Монтирование кранов осуществляется через фланцевое соединение. Для управления имеется фланец для установки электрического привода.
Для изготовления корпуса кранов взята высокотвердая сталь.
Допустимые температуры рабочей среды – до +180 °С.
Условное давление — з16/25 бар.
Краны не комплектуются элементами крепежа и прокладками.
