Клапан регулирующий двухходовой VFM 2 фланцевый, регулируемая среда - вода
Клапан регулирующий двухходовой VFM 2 фланцевый, регулируемая среда - вода
Клапан регулирующий двухходовой VFM 2 фланцевый, регулируемая среда - вода
Клапан регулирующий двухходовой VFM 2 фланцевый, регулируемая среда - вода
Клапан регулирующий двухходовой VFM 2 фланцевый, регулируемая среда - вода
Danfoss
Пока нет отзывов
Описание
Клапан регулирующий седельный проходной VFM2

Регулирующий клапан VFM2 предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан может сочетаться со следующими
электрическими приводами Danfoss:
• AME 655;
• AME 658 SD, SU.

Особенности и область применения
• линейно-логарифмическая характеристика регулирования;
• динамический диапазон регулирования более 100 : 1;
• разгруженный по давлению.
Основные характеристики:
• условный проход Ду = 65–250 мм;
• пропускная способность Kvs = 63–900 м3/ч;
• условное давление Ру = 16 бар;
• регулируемая среда:
вода или 50% водный раствор гликоля;
• температура регулируемой среды:
2 (-10*)–150°С;
• присоединение к трубопроводу: фланцевое
(Ру = 16 бар);
• соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/EC.

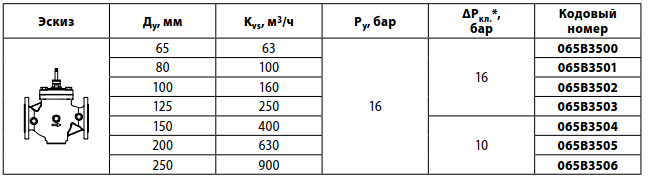

Номенклатура и коды для оформления заказа


Наименование Ду клапана, мм Кодовый номер
Подогреватель штока, 24 B 65–125 065Z7020
150–250 065Z7022
Наименование Ду клапана, мм Кодовый номер
Сальниковое уплотнение 65–125 065B3529
150–250 065B3530

Технические характеристики

Условный проход Ду, мм 65 80 100 125 150 200 250
Пропускная способность Kvs, м3 63 100 160 250 400 630 900
Ход штока, мм 30 34 40 50
Динамический диапазон регулирования Более 100 : 1
Характеристика регурирования Линейно-логарифмическая
Коэффициент начала кавитации Z 0,45 0,40 0,35 0,3
Протечка через закрытый клапан, % от Kvs 0,03
Условное давление Ру, бар 16
Макс. перепад давления для закрытия
клапана ΔРмакс 1), бар
.
16 10
Регулируемая среда Вода или 50% водный раствор гликоля
Температура регулируемой среды Т, °С 2 (-102))–150
Присоединение Фланцевое, Ру = 16 бар по стандарту EN 1092-2
Материалы
Корпус клапана и крышка Серый чугун EN-GJL-250 (GG 25)
Седло, золотник и шток Нержавеющая сталь
Уплотнение сальника EPDM

Условия применения


Устройство
1 — корпус клапана;
2 — крышка клапана;
3 — сальник;
4 — шток;
5 — золотник (разгружен по давлению);
6 — седло.











Габаритные и присоединительные размеры
Тип
VFM2
Ду, мм


65
80
100
125
150
200
250
Размеры, мм
Кол-во
L
185
200
242
242
310
389
500
L1
290
310
350
400
480
600
730
H
114
114
148
149
182,5
245
267
H1
290
310
350
400
512
600
730
H2
493,5
494,5
528,5
529,5
628,5
686
732
k
145
160
180
210
240
295
355
d
19
19
19
19
22
23
26
отв. n
4
8
8
8
8
12
12



















Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Материал корпуса
065B3500
16
65
Фланцевое
Danfoss
чугун
065B3501
16
80
Фланцевое
Danfoss
чугун
065B3502
16
100
Фланцевое
Danfoss
чугун
065B3503
16
125
Фланцевое
Danfoss
чугун
065B3504
16
150
Фланцевое
Danfoss
чугун
065B3505
16
200
Фланцевое
Danfoss
чугун
065B3506
16
250
Фланцевое
Danfoss
чугун
065B3059
25
32
Фланцевое
Danfoss
чугун
065B3058
25
25
Фланцевое
Danfoss
чугун
065B3050
25
15
Фланцевое
Danfoss
чугун
065B3051
25
15
Фланцевое
Danfoss
чугун
065B3052
25
15
Фланцевое
Danfoss
чугун
065B3053
25
15
Фланцевое
Danfoss
чугун
065B3054
25
15
Фланцевое
Danfoss
чугун
065B3055
25
15
Фланцевое
Danfoss
чугун
065B3056
25
15
Фланцевое
Danfoss
чугун
065B3057
25
20
Фланцевое
Danfoss
чугун
065B3060
25
40
Фланцевое
Danfoss
чугун
065B3061
25
50
Фланцевое
Danfoss
чугун
Произвольная вкладка

Клапаны регулирующие Danfoss серии VFM 2 предназначены для управления потоком теплоносителя в отопительных системах большой производительности. Это двухходовые регуляторы, разгруженные по давлению. Рабочая среда — вода или 50-процентная водно-гликолевая смесь.

Устройства данной серии рассчитаны на давление 16 или 25 бар. Внутренний диаметр может составлять от 15 до 250 мм, а производительность — от 0,4 до 900 кубометров в час. Подключение осуществляется с помощью фланцевых соединений.

Клапаны регулирующие VFM 2 разработаны для замены предыдущей серии VF 2 и оптимизированы для работы с двигателями «Данфосс» AMV, TVA-Z и их аналогами.
