Клапан обратный 287F подъемный фланцевый
Клапан обратный 287F подъемный фланцевый
Клапан обратный 287F подъемный фланцевый
Zetkama
Пока нет отзывов
Описание
ОБРАТНЫЙ КЛАПАН 287F




ХАРАКТЕРИСТИКА

  • Плотность закрытия по EN - 12334
  • Малая строительная длина
  • Экологически безопасен
  • Не требует дополнительного ухода
  • Строительная длина EN 558 ряд 1
  • Фланцы согласно EN 1092-1  для материала корпуса F
  • Фланцы согласно EN 1092-2 для материала корпуса  A, C, E

ПРИМЕНЕНИЕ

  • Установки с горячей и холодной водой
  • Установки для пара
  • Промышленность
  • Нейтральные среды
  • Теплосети и отопление

МАТЕРИАЛЫ


  Материал корпуса / body material A C F A C E
  Исполнение / type 31; 41 33,43 32
1 Корпус / body EN – GJL-250 JL1040 EN – GJL-400-18 JS 1025 GP240GH 1.0619 EN – GJL-250 JL1040 EN – GJL-400-18 JS 1025 CuSn5Zn5Pb5-C
2 Крышка / bonnet EN – GJL-250 JL1040 EN – GJL-400-18 JS 1025 GP240GH 1.0619 EN – GJL-250 JL1040 EN – GJL-400-18 JS 1025 CuSn5Zn5Pb5-C
3 Клапан / disc X20Cr13 1.4021 CuSn10 DN15-32 CuZn35Ni DN40-300
CuSn5Zn5Pb5-C
4 Кольцо клапана / seat ring X12Cr13 1.4006 CuSn10 CuSn5Zn5Pb5-C
5 Шток  / stem X20Cr13 1.4021 CuSn10 DN15-32 CuZn35Ni DN40-300
CuSn5Zn5Pb5-C
6 Прокладка / gasket Графит CrNi/ graphite CrNi FA1
7 Пружина / spring X17CrNi16-2 1.4057 CuSn6 -
8 Болт 6k/ hexagon bolt 8.8 A2A
Макс. Температура/ max. temperature 300oC 350oC 400oC 225oC

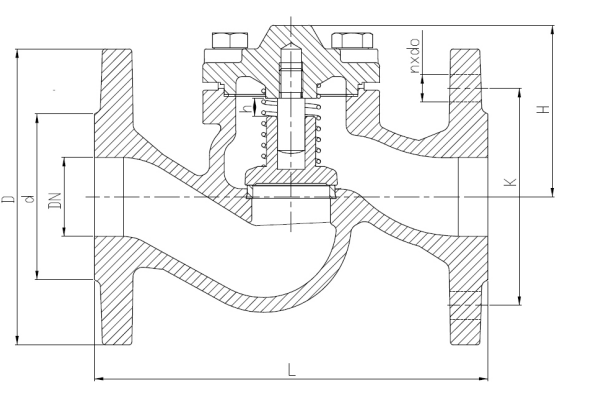

РАЗМЕРЫ



DN PN 16
PN 25
PN 40
PN 16 PN 25 PN 40 PN 16
PN 25
PN 40 A, C F E
L D d K nxdo D d K nxdo D d K nxdo h H h H
mm Кг
15 130 95 46 65 4x14 95 46 65 4x14 95 45 65 4x14 5 56 6 75 2,1 3,5 3,5
20 150 105 56 75 4x14 105 56 75 4x14 105 58 75 4x14 5 56 6 75 2,7 4,5 4,0
25 160 115 65 85 4x14 115 65 85 4x14 115 68 85 4x14 8 67 6 75 3,8 5,5 5,0
32 180 140 76 100 4x19 140 76 100 4x19 140 78 100 4x18 8 76 10 91 5,5 8,0 6,0
40 200 150 84 110 4x19 150 84 110 4x19 150 88 110 4x18 11 89 10 91 7,4 11,0 8,5
50 230 165 99 125 4x19 165 99 125 4x19 165 102 125 4x18 14 96 16,5 124 9,5 14,0 11,0
65 290 185 118 145 4x19 185 118 145 8x19 185 122 145 8x18 17 104 16,5 125 15,0 23,0 15,0
80 310 200 132 160 8x19 200 132 160 8x19 200 138 160 8x18 21 124 25 175 20,0 30,0 20,0
100 350 220 156 180 8x19 235 156 190 8x23 235 162 190 8x22 25 161 25 176 29,0 47,0 25,0
125 400 250 184 210 8x19 270 184 220 8x28 270 188 220 8x26 32 174 40 260 41,0 70,0 40,0
150 480 285 211 240 8x23 300 211 250 8x28 300 218 250 8x26 38 197 40 260 66,0 96,0 55,0
200 600 340 266 295 12x23 360 274 310 12x28 375 285 320 12x30 50 248 50 270 111 100 95
250 730 405 319 355 12x28 - - - - - - - - 65 295 - - 196 - 140
300 850 460 370 410 12x28 - - - - - - - - 95 315 - - 302 - 250

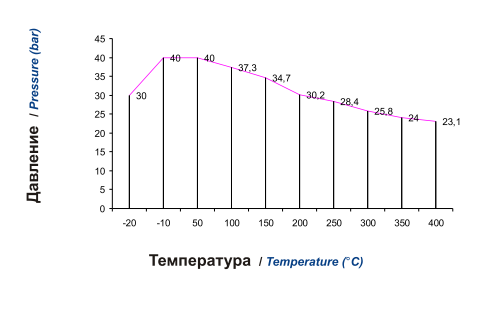

ЗАВИСИМОСТЬ ДАВЛЕНИЯ ОТ ТЕМПЕРАТУРЫ


Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Материал корпуса
Исполнение
287F-100-E31
40
100
Фланцевое
Zetkama
Сталь
ГОСТ 33259-2015 исполнение D паз
287F-125-E31
40
125
Фланцевое
Zetkama
Сталь
ГОСТ 33259-2015 исполнение D паз
287F-150-E31
40
150
Фланцевое
Zetkama
Сталь
ГОСТ 33259-2015 исполнение D паз
287F-200-E31
40
200
Фланцевое
Zetkama
Сталь
ГОСТ 33259-2015 исполнение D паз
287F-015-E31
40
15
Zetkama
Сталь
287F-020-E31
40
20
Zetkama
Сталь
287F-025-E31
40
25
Zetkama
Сталь
287F-032-E31
40
32
Zetkama
Сталь
287F-040-E31
40
40
Zetkama
Сталь
287F-050-E31
40
50
Zetkama
Сталь
287F-065-E31
40
65
Zetkama
Сталь
287F-080-E31
40
80
Zetkama
Сталь
Произвольная вкладка

Обратные клапаны Zetkama 287F подъемные представляют собой модели защитной арматуры, которые имеют прямое автоматическое действие и могут монтироваться на трубопроводах, насосах, сосудах под давлением. Эти обратные клапаны разработаны для того, чтобы избежать движения носителей в обратном направлении. Рабочей средой может выступать вода, составы гликоля, газ, воздух.

Монтаж обеспечивается посредством фланцевых соединений. Это компактные устройства с высокой степенью прилегания, для которых не требуется дополнительный уход.

Корпус и крышка производятся из серого чугуна, для изготовления диска, седла, штока применена нержавеющая сталь.

Рабочая температура — +400 °С.

Условное давление — 40 бар.

Клапан обратный Zetkama 287F подъемный фланцевый
78 761.99 ₽ /шт
Давление
  • -
  • 40
Диаметр
  • -
  • 15
  • 20
  • 25
  • 32
  • 40
  • 50
  • 65
  • 80
  • 100
  • 125
  • 150
  • 200
Тип присоединения
  • Фланцевое
  • -
Производитель
  • Zetkama
  • -
Материал корпуса
  • Сталь
  • -
Исполнение
  • ГОСТ 33259-2015 исполнение D паз
- +
