Описание

Мембранные баки Refix DD, DC, HW для питьевого водоснабжения используются для сохранения в системе требуемого давления, компенсирования колебаний объема рабочей среды, предотвращения появления газа и кавитации.

Модели DC применяются также для повысительных установок и систем пожаротушения. Они оснащены несменяемой мембраной в виде диафрагмы, имеют прочное эпоксидное покрытие. Все поверхности оборудования, соприкасающиеся с водой, имеют коррозионную защиту. В качестве газа используется азот.

Модели DD являются проточными, оснащены бутиловой мембраной и звездчатой вставкой High-Flow. Заполнены азотом с давлением 4 атмосферы. Подходят для применения в качестве водяного накопителя совместно с водонагревателем. Отвечают высоким гигиеническим требованиям.

Модели HW применяются в домовых водопроводах. Бак оснащен консолью для установки повысительного насоса и опорами.

Характеристики мембранных баков DC, DD, HW

Баки DC, DD, HW имеют следующие характеристики:

  • рабочее давление: 10 атмосфер (HW), 10 атмосфер (DC), 10-25 атмосфер (DD);
  • номинальный объем: 25-100 л (HW), 50-600 л (DC), 2-33 л (DD);
  • рабочая температура: +70 °С (HW, DC, DD).

Refix DD / DT – проточные мембранные баки

Баки серии Refix DD/DT отвечают всем жестким требованиям немецкого стандарта для питьевой воды DIN 4807 часть 5. Корпус изготовлен из прочной стали и имеет внутреннее эпоксидную покрытие.
Двойное подключение для внутренней циркуляции доступно для DN от 1 ¼ до DN 100. Бутилкаучуковая мембрана обладает самой низкой проницаемостью по сравнению с другими материалами (видами резины), используемыми в
настоящее время.

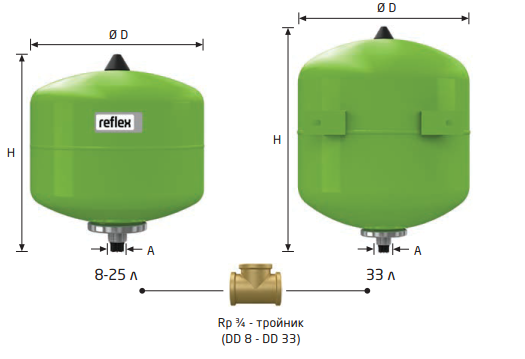

Refix DD

Для систем питьевого водоснабжения в соответствии со стандартом
German DIN/DVGW 4807
33 литра с крепежными ушками
С внутренней циркуляцией с функцией анти-легионелла
Проточные, оснащены звёздчатой вставкой High-Flow
Бутиловая мембрана согласно нормам German KTW-C
Внутреннее покрытие бака в соответствии с German KTW-A
(материалы пищевых стандартов)
На заводе заполнены азотом с предварительным давлением 4 бара
Могут оснащаться проточной арматурой Flowjet
Подключается тройник Rp ¾ (включается в поставку с Refix DD)


Тип
10 бар / 70°C
Артикул №
Зеленый              Белый
Товарная группа Кол-во на палете Номинальный объем, л Вес кг D
мм
H
мм
A
DD 21) 7381500 - 48 288 2 1,0 132 269 G ¾
DD 8 7308000 7307700 48 96 8 1,9 206 345 G ¾
DD 12 7308200 7307800 48 60 12 2,0 280 318 G ¾
DD 18 7308300 7307900 48 56 18 2,8 280 420 G ¾
DD 25 7308400 7380400 48 42 25 3,6 280 530 G ¾
DD 33 7380700 7380800 48 24 33 5,8 354 468 G ¾


Тип
25 бар / 70°C
Артикул №
Зеленый              Белый
Товарная группа Кол-во на палете Номинальный объем, л Вес кг D
мм
H
мм
A
DD 8 7290200            7290300 48 60 8 3,4 206 345 G ¾

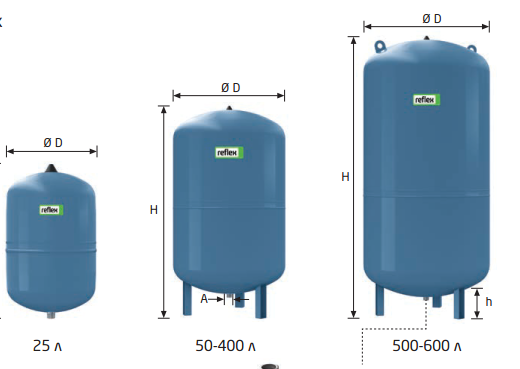

Refix DC

Для питьевого водоснабжения, систем пожаротушения, повысительных установок
Установлена незаменяемая мембрана в соотвествии с DIN EN 13831
Поверхности бака, контактирующие с водой, защищены от коррозии
Прочное эпоксидное покрытие
На заводе заполнены азотом с предварительным давлением


Тип
10 бар / 70°C
Артикул №
Синий
Товарная группа Номинальный объем, л Вес кг Ø D
мм
H
мм
h
мм
A Предварительное давление, бар
DC 25 7200400 54 25 4,8 280 510 - G 1 2,0
DC 50 7309600 54 50 12,5 409 588 113 R 1 4,0
DC 80 7309700 54 80 17,5 480 680 104 R 1 4,0
DC 100 7309800 54 100 21,1 480 785 104 R 1 4,0
DC 140 7309900 54 140 29,0 480 997 104 R 1 4,0
DC 200 7363500 54 200 40,0 634 883 91 R 1 4,0
DC 300 7363600 54 300 52,0 634 1184 93 R 1 4,0
DC 400 7363700 54 400 78,0 740 1173 81 R 1 4,0
DC 500 7363800 54 500 80,0 740 1392 82 R 1 4,0
DC 600 7363900 54 600 103,0 740 1629 73 R 1 4,0

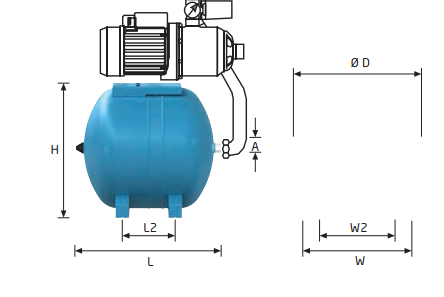

Refix HW

Для станций индивидуального водоснабжения, пожаротушения и систем повышения давления
Мембрана в виде груши согласно DIN EN 13831 с макс. температурой
Поверхность всех баков и все элементы, контактирующие с водой, имеют антикоррозионное покрытие
Прочное эпоксидное покрытие
На заводе заполнены азотом с предварительным давлением 2 бара
Заменяемая мембрана для HW 50 – HW 100




Тип
10 бар / 70°C
Артикул № Синий Товарная группа Кол-во на палете Номинальный объем, л Вес кг Ø D
мм
H
мм
L
мм
L2
мм
W2
мм
W
мм
A
HW 25 7200310 49 36 25 5,5 280 294 520 228 214 270 G ¾
HW 50 7200320 49 20 50 15,0 409 433 503 175 285 350 G 1
HW 60 7200330 49 - 60 16,0 409 433 573 175 285 350 G 1
HW 80 7200340 49 16 80 17,4 480 495 595 230 285 355 G 1
HW 100 7200350 49 16 100 19,4 480 495 705 340 285 355 G 1
Характеристики
Варианты товара
Артикул
Давление
Тип присоединения
Производитель
Объем
Максимальное давление
7290200
25
Наружная резьба
Reflex
8
25
7290300
25
Наружная резьба
Reflex
8
25
7307700
10
Наружная резьба
Reflex
8
10
7307800
10
Наружная резьба
Reflex
12
10
7307900
10
Наружная резьба
Reflex
18
10
7308000
10
Наружная резьба
Reflex
8
10
7308200
10
Наружная резьба
Reflex
12
10
7308300
10
Наружная резьба
Reflex
18
10
7308400
10
Наружная резьба
Reflex
25
10
7380400
10
Наружная резьба
Reflex
25
10
7380700
10
Наружная резьба
Reflex
33
10
7380800
10
Наружная резьба
Reflex
33
10
7381500
10
Наружная резьба
Reflex
2
10
7200310
10
Наружная резьба
Reflex
25
10
7200320
10
Наружная резьба
Reflex
50
10
7200340
10
Наружная резьба
Reflex
80
10
7200350
10
Наружная резьба
Reflex
100
10
7200330
10
Наружная резьба
Reflex
60
10
7200400
10
Наружная резьба
Reflex
25
10
7309600
10
Наружная резьба
Reflex
50
10
7309700
10
Наружная резьба
Reflex
80
10
7309800
10
Наружная резьба
Reflex
100
10
7309900
10
Наружная резьба
Reflex
140
10
7363500
10
Наружная резьба
Reflex
200
10
7363600
10
Наружная резьба
Reflex
300
10
7363700
10
Наружная резьба
Reflex
400
10
7363800
10
Наружная резьба
Reflex
500
10
7363900
10
Наружная резьба
Reflex
600
10
Произвольная вкладка

Расширительные баки Reflex серий DD, DC, HW рассчитаны на использование как часть сетей снабжения водой. Модели DD применяются в системах с водой для питья, для повысительных систем, установок для нагрева воды; модели DC — с повысительными установками, системами пожаротушения, с водными напольными отопительными сетями; модели HW — с индивидуальными системами снабжения водой для питья.

Модели DD имеют звездчатую вставку High-Flow и соединение резьбового типа G3/4, могут включать проточную арматуру со сливом Flowjet. Модели DC — без запорной, сливной, проточной арматуры, в них предусмотрены резьбовые соединения G1, R1. Модели HW — с соединением G3/4, G1.

Все расширительные баки включают антибактериальную мембрану из бутилкаучука. Материалом изготовления корпуса служит сталь с коррозионностойким покрытием.

Рабочая температура — +70 °С.

Максимальное давление — 10/25 бар.
