Кран запорно-регулирующий под приварку Jip BaBV WW с измерительными ниппелями
Кран запорно-регулирующий под приварку Jip BaBV WW с измерительными ниппелями
Кран запорно-регулирующий под приварку Jip BaBV WW с измерительными ниппелями
Danfoss
Пока нет отзывов
Описание
Клапан запорно-регулирующий/кран запорно-регулирующий JiP BaBV предназначен для монтажной наладки трубопроводных систем инженерного обеспечения зданий и сооружений для обеспечения в них расчетного потоко-распределения.

Устройство крана делает его идеальным для применения в системах теплоснабжения, так как
• корпус крана стальной полностью сварной;
• шаровое запорное устройство крана защищено от осевых нагрузок со стороны трубопровода, что гарантирует его легкое вращение;
• клапан имеет высокую пропускную способность при оптимальном гидравлическом сопротивлении, что обеспечивает пониженные расходы
электроэнергии на перекачку теплоносителя;
• благодаря устройству и выбору материалов для кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения
штока (EPDM) гарантированы оптимальная герметичность и долгий срок работы.
• кран запорно-регулирующий может использоваться в качестве запорного крана, благодаря устройству и выбору материалов для
кольцевого уплотнения шара (армированный углеродным волокном PTFE) и уплотнения штока (EPDM), которые гарантируют
герметичность и долгий срок работы клапана;
• клапаны не нуждаются в обслуживании.

Соответствие нормам и стандартам:
• В соответствии с требованиями ГОСТ краны запорно-регулирующие проходят 100% контроль на прочность и герметичность, а также
подвергаются тестам на функциональность и подтверждение регулировочных характеристик.
• Производство «Данфосс» соответствует требованиям стандартам ISO 9001 и ISO 14001, а также ГОСТ 9544-2005.

Номенклатура и кодовые номера для заказа

Ду, мм Кодовый номер
50 065N9505
65 065N9506
80 065N9507
100 065N9508
125 065N9509
150 065N9510

Дополнительные принадлежности

Наименование Кодовый номер
Настроечная рукоятка для клапана Ду = 50-80 мм 003Z0179
Ду = 100-150 мм 003Z0180

Характеристика регулирования

Условный проход Ду мм 50 65 80 100 125 150
Пропускная спсобность Kvs м³/ч 65 85 135 200 330 550
Протечка Класс А по ГОСТ 9544-2005
Условное давление Pу бар 25
Рекомендуемый перепад на клапане, dP, не более бар 1
Перемещаемая среда Вода
pH среды от 7 до 10
Температура перемещаемой среды °С +2–150
Соединения с трубопроводом Фланцевое или под приварку

Материалы

Корпус Сталь St. 37.0
Шток Латунь
Шар Нержавеющая сталь
Уплотнения шара PTFE, армированный углеволокном
Сальниковое уплотнение EPDM

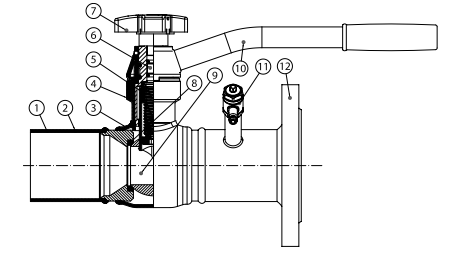

Устройство


1 – штуцер под приварку;
2 – опорная шайба кольцевого
уплотнения шара;
3 – корпус;
4 – сальник;
5 – ограничитель настройки
пропускной способности;
6 – шпиндель;
7 – маховик настройки
пропускной способности
со шкалой;
8 – кольцевое уплотнение
шара;
9 – запорный шар;
10 – рукоятка;
11 – измерительный ниппель;
12 – фланец.


Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Высота корпуса, мм
Материал корпуса
Проход
065N9505
25
50
Под приварку
Danfoss
159
Сталь
Стандартный/редуцированный
065N9506
25
65
Под приварку
Danfoss
159
Сталь
Стандартный/редуцированный
065N9507
25
80
Под приварку
Danfoss
174
Сталь
Стандартный/редуцированный
065N9508
25
100
Под приварку
Danfoss
220
Сталь
Стандартный/редуцированный
065N9509
25
125
Под приварку
Danfoss
240
Сталь
Стандартный/редуцированный
065N9510
25
150
Под приварку
Danfoss
272
Сталь
Стандартный/редуцированный
Произвольная вкладка

Основные характеристики:

  • Условный проход Ду = 50–150 мм;
  • Пропускная способность Kvx = 65–550 м3/ч;
  • Условное давление Pу = 25 бар;
  • Температура среды: от 2 до 150 °С;
  • Соединение с трубопроводом: фланцевое или под приварку.
  • Протечка: Класс А по ГОСТ 9544-2005
  • Рекомендуемый перепад на клапане, dP: не более 1 бар
  • Перемещаемая среда: Вода
  • pH среды от 7 до 10
  • Температура перемещаемой среды °С +2–150

Материалы:

  • Корпус: Сталь St. 37.0
  • Шток: Латунь
  • Шар: Нержавеющая сталь
  • Уплотнения шара: PTFE, армированный углеволокном
  • Сальниковое уплотнение: EPDM
  • Стальной запорно-регулирующий кран JIP BaBV WW устанавливают в трубопровод с помощью сварного соединения. Используют в системах централизованного теплоснабжения с повышенными значениями температуры и давления теплоносителя (воды). Выполняет функцию одновременного перекрытия потока и балансировки. С его помощью производят монтажную наладку инженерных трубопроводных систем, добиваясь расчетных показателей потокораспределения.

    Высокая пропускная способность крана JIP BaBV WW снижает гидродинамические потери в системе. Латунный шток и шар из нержавеющей стали устойчивы к коррозии. Конструкция не нуждается в обслуживании, характеризуется высокой надежностью, долговечностью.

    Поставляются с ручкой.
