Редукторные электроприводы  AME 655 и AME 658 SD, SU (с возвратной пружиной)

Электроприводы AMЕ 655 и AMЕ 658 SD, SU предназначены для управления регулирующими клапанами трехпозиционным или аналоговым сигналом от электронных регуляторов в системах центрального тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха.
Внимание! Мощность источника питания должна быть достаточной для привода. Электроприводы используются для управления:

• седельными проходными регулирующими клапанами серий VFM 2, VFS 2 (Ду = 65–100 мм), VFG(S), VF 3 (Ду = 65-150 мм).

Редукторные электроприводы AME 655 и AME 658 SD, SU (с возвратной пружиной)
Особенности:
• ручное позиционирование (механическое и электрическое);
• указатель положения;
• светодиодная индикация;
• перенастраиваемое время перемещения штока на 1 мм;
• переключатель SW 3 прямого или обратного хода;
• наличие функции автоподстройки под конечные положения штока клапана;
• оптимизация характеристики регулирования;
• ограничение хода штока;
• импульсный или аналоговый выходной сигнал;
• входной сигнал Y по напряжению или по току;
• выходной сигнал X по напряжению или по току;
• автоматическое определение входного сигнала Y;
• выбор трехпозиционного или аналогового регулирования;
• гальваническая развязка контактов для сигналов X и Y;
• тепловая защита и защита от перегрузок;
• точное регулирование и быстрый отклик на сигнал

Основные характеристики:
• питающее напряжение (переменного или постоянного тока) 24 В или 230 В;
• входной сигнал регулирования аналоговый или трехпозиционный импульсный;
• развиваемое усилие 2000 Н;
• ход штока 50 мм;
• время перемещения штока на 1мм (перенастраиваемое) 3(4) или 6 с;
• максимально допустимая температура теплоносителя: 200 °C.

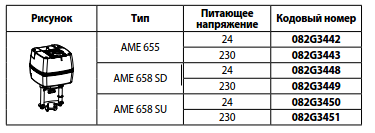

Номенклатура и коды для оформления заказа

Наименование Ду, мм Кодовый номер
Подогреватель штока для клапанов серии VFM 65–125 065Z7020
150–250 065Z7022
Адаптер-удлинитель штока для клапанов серии VFG(S)* 15–65 065B3525
80–125 065B3526
150–250 065B3527

Технические характеристики

Тип электропривода AME 655 AME 658 SD, SU
Питающее напряжение 24 или 230 В; от +10 до -15%; переменный или постоянный ток
Потребляемая мощность, ВА 14,4 (24 В)
16,1 (230 В)
19,2 (24 В)
35,7 (230 В)
Частота тока, Гц 50/60
Входной управляющий сигнал Y От 0 до 10 В (от 2 до 10 В) [Ri = 40 кОм]
От 0 до 20 мА (от 4 до 20 мА) [Ri = 500 Ом]
Трехпозиционный
Выходной сигнал X От 0 до10 В (от 2 до 10 В) [Ri = 10 кОм]
От 0 до 20 мА (от 4 до 20 мА) [Ri = 510 Ом]
Развиваемое усилие, Н 2000
Максимальный ход штока, мм 50
Время перемещения штока на 1 мм, с 2 или 6 2 или 6
Максимальная температура теплоносителя, °C 200 (350 с с адаптером ZF4 для VFGS)
Рабочая температура окружающей среды, °C От 0 до + 55
Относительная влажность окружающей среды, % 0-95, без выпадения конденсата
Температура транспортировки и хранения, °C От −40 до +70 (хранение в течение 3 дней)
Степень безопасности II
Класс защиты IP 54
Масса, кг 5,3 8,6
Устройство защиты Есть
Время перемещения штока на 1 мм, при котором срабатывает устройство защиты; с ≥1
Ручное позиционирование Электрическое и механическое Электрическое и механическое
Реакция на перебои питания Шток остается в том же положении Устройство защиты опускает (версия SD) или поднимает (версия SU) шток
— маркировка соответствия стандартам Директива по низким напряжениям 2006/95/EC. EMC–директива 2004/118/EC

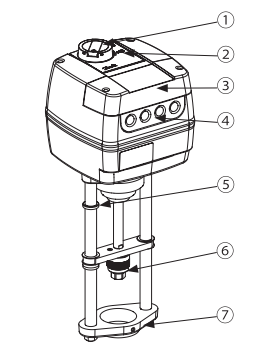

Устройство




1 — рукоятка ручного управления;
2 — функциональные кнопки;
3 — крышка для технического обслуживания;
4 — кабельные вводы;
5 — кольцо для индикации положений;
6 — присоединение для штока;
7 — присоединение для клапана.









Редукторный электропривод AME 685

Электроприводы AMЕ 685 предназначены для управления регулирующими клапанами трехпозиционным или аналоговым сигналом от электронных регуляторов в системах центрального тепло- и холодоснабжения, отопления, вентиляции и кондиционирования воздуха.

Особенности:
• ручное позиционирование (механическое и электрическое);
• функция автоматического гашения колебаний;
• указатель положения;
• светодиодная индикация;
• перенастраиваемое время перемещения штока 2,7 или 6 с/мм;
• переключатель прямого или обратного хода штока;
• наличие функции автоподстройки под конечные положения штока клапана;
• оптимизация характеристики регулирования;
• ограничение хода штока;
• импульсный или аналоговый выходной сигнал;
• входной сигнал Y по напряжению или по току;
• выходной сигнал X по напряжению или по току;
• автоматическое определение входного сигнала Y;
• выбор трехпозиционного или аналогового регулирования;
• гальваническая развязка контактов для сигналов X и Y;
• тепловая защита и защита от перегрузок;
• точное регулирование и быстрый отклик на сигнал (0,01с).
Основные характеристики:
• питающее напряжение (переменного или постоянного тока) 24 В или 230 В;
• входной сигнал регулирования аналоговый или трехпозиционный импульсный;
• развиваемое усилие 5000 Н;
• ход штока 80 мм;
• время перемещения штока (перенастраиваемое) 2,7 или 6 с/мм;
• максимально допустимая температура теплоносителя: 200 °C.

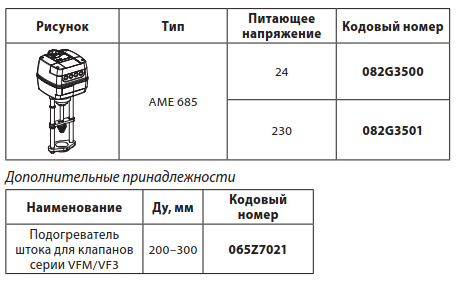

Номенклатура и коды для оформления заказа

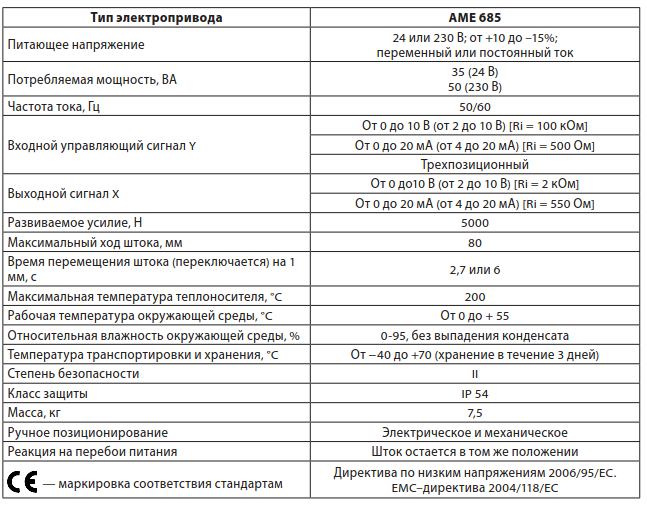

Технические характеристики

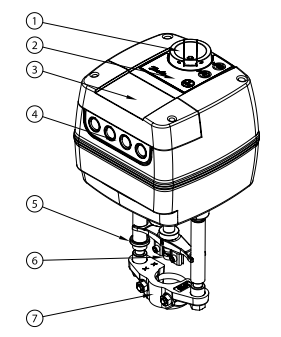

Устройство

1 — рукоятка ручного управления;
2 — функциональные кнопки;
3 — крышка для технического обслуживания;
4 — кабельные вводы;
5 — кольцо для индикации положений;
6 — присоединение для штока;
7 — присоединение для клапана.













Характеристики
Варианты товара
Артикул
Производитель
Вид клапана
082H0122
Danfoss
VF 3, VRB 3, VRG 2/3, VFS 2
082G3442
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2, VFGS2, VFG33
082G3443
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2, VFGS2, VFG33
082G3448
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2, VFGS2, VFG33
082G3449
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2,VFGS2, VFG33
082G3450
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2, VFGS2, VFG33
082G3451
Danfoss
VFM 2, VF 3 (Ду = 65–100 мм), VFS 2 (Ду = 100 мм), VFG2,VFGS2, VFG33
082G3510
Danfoss
VF3
082G3511
Danfoss
VF3
065B3527
Danfoss
VF 3, VFG 2
082G3005
Danfoss
VM2 VB2
082G3006
Danfoss
VM2 VB2 VZ
082H3044
Danfoss
VM2 VB2 VZ
082G3016
Danfoss
VM2 VB2 VZ
082G3018
Danfoss
VM2 VB2 VZ
082G3025
Danfoss
VF 3, VRB 2/3, VRG 2/3, VFS 2
082H3038
Danfoss
VF 3, VRB 2/3, VRG 2/3, VFS 2
082H3041
Danfoss
VF 3, VRB 2/3, VRG 2/3, VFS 2
082G3022
Danfoss
VF 3, VRB 2/3, VRG 2/3, VFS 2
082H0161
Danfoss
VF 3, VRB 2/3, VRG 2/3
082H0053
Danfoss
VF 3, VRB 2/3, VRG 2/3
082H0121
Danfoss
VF 3, VRB 2/3, VRG 2/3
082G1452
Danfoss
VF 3, VFS 2
082G1462
Danfoss
VF 3, VFS 2
Произвольная вкладка

Электроприводы серии AME разработаны для установки на клапаны регулирующие Danfoss высокой производительности (VFM 2, VFS 2, VFG(S), VF 3 с Ду до 150 мм).

Данные актуаторы могут управляться вручную, а также импульсными или аналоговыми сигналами, обеспечивая автоматическое и полуавтоматическое управление отопительными системами.

Электроприводы Danfoss AME устанавливаются непосредственно на клапаны регулирующие и обеспечивают ход штока на 50 мм, развивая крутящий момент до 2000 Нм. Для защиты от разрушения предусмотрено автоматическое отключение питания в крайних точках.
