Описание
КОМПЕНСАТОР РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ Pу10 DI 7240NI


ПРИМЕНЕНИЕ
Общее применение: насосные и тепловые системы, трубопроводы.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Типоразмер: от Ду32 до Ду200
Допустимый ход компенсатора: осевое сжатие, осевое расширение, боковой ход.
Материал сильфона: нитрил.

ИСПОЛНЕНИЕ

4 Скользящий фланец Оцинкованная сталь
3 Армирование Сталь
2 Уплотнение Нейлоновый корд
1 Сильфон Нитрил
Поз. Описание Материал

РАЗМЕРЫ

Ду L ØD ØD1 Lc Le Li Вес (кг)
мм дюйм
32 1"1/4 95 40 69 8 4 8 15° 2,95
40 1"1/2 95 40 69 8 4 8 15° 3,46
50 2" 105 52 85 8 4 8 15° 3,98
65 2"1/2 115 68 106 12 6 10 15° 4,89
80 3" 130 76 116 12 6 10 15° 6,57
100 4" 135 103 150 18 10 12 15° 6,74
125 5" 170 128 180 18 10 12 15° 9,36
150 6" 180 152 209 18 10 12 15° 12,71
200 8" 205 194 260 20 14 18 15° 16,80

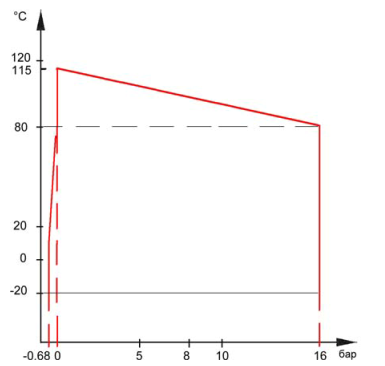

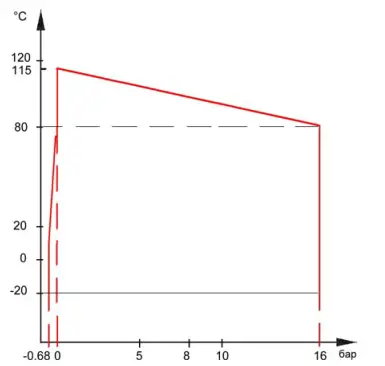

РАБОЧИЕ УСЛОВИЯ


НОРМЫ И СТАНДАРТЫ

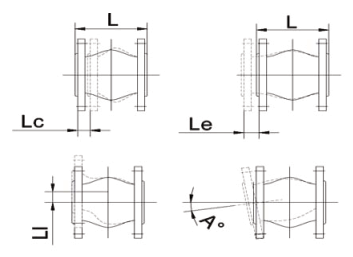

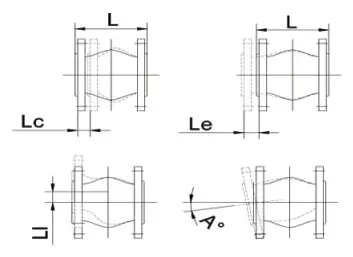

Lc :  Осевое сжатие
Le :  Осевое растяжение
Li  :  Боковой ход
A° :  Угловой ход Фланцы по стандарту EN 1092 ISO Ру10/16 для Ду32‐150

НОРМЫ И СТАНДАРТЫ
Производство согласно стандарту ISO 9001 : 2000.
и Ру10 для Ду200.


Характеристики
Варианты товара
Артикул
Давление
Диаметр
Тип присоединения
Производитель
Диаметр условный, мм
DI7240NI-0032
10 бар
32
Фланцевое
Tecofi
32
DI7240NI-0080
10 бар
80
Фланцевое
Tecofi
80
DI7240NI-0100
10 бар
100
Фланцевое
Tecofi
100
DI7240NI-0150
10 бар
150
Фланцевое
Tecofi
150
DI7240NI-0200
10 бар
200
Фланцевое
Tecofi
200
DI7240NI-0040
10 бар
40
Фланцевый
Tecofi
40
DI7240NI-0050
10 бар
50
Фланцевый
Tecofi
50
DI7240NI-0065
10 бар
65
Фланцевый
Tecofi
65
DI7240NI-0125
10 бар
125
Фланцевый
Tecofi
125
Произвольная вкладка

Антивибрационные компенсаторы Tecofi DI7240NI предназначаются для амортизации боковых, угловых и осевых смещений на трубопроводах. Эти устройства предотвращают вибрации и гидравлические удары, они совместимы с насосными и тепловыми системами.

Это антивибрационные компенсаторы с допустимым ходом в случае осевого сжатия, осевого расширения, бокового хода.

В качестве материала производства сильфона применен нитрил, уплотнения — корд из нейлона, армирования — сталь, скользящего фланца — оцинкованная сталь. Для монтажа используются соединения фланцевого типа.

Максимальная температура — 80°C.

Максимальное давление — 16 бар.
