Описание
Клапаны регулирующие седельные для местных вентиляционных установок серии VZ
Клапаны регулирующие серии VZ предназначены для управления подачей тепло- и холодоносителя в установки вентиляции
и кондиционирования воздуха для регулирования температуры.

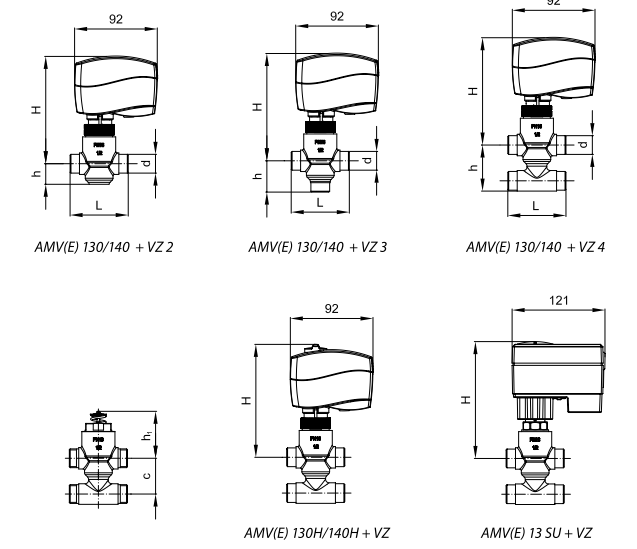

Могут работать в сочетании с электрическими приводами AMV(E) 130, 140, AMV(E) 130H, 140H и AMV(E) 13SU.
Основные характеристики:
• условный проход: Ду = 15–20 мм;
• пропускная способность: Kvs = 0,25–4,5 м3/ч;
• условное давление: Ру = 16 бар;
• характеристика регулирования: логарифмическая;
• температура регулируемой среды (воды или 50% водного раствора гликоля): Т = 2–120 °С;
• уменьшенная пропускная способность порта «В» (у клапанов VZ3 и VZ4);
• мягкое уплотнение затвора обеспечивает его герметичность;
• клапаны снабжены рукояткой для ручного управления;
• присоединение к трубопроводу: резьбовое с помощью фитингов.

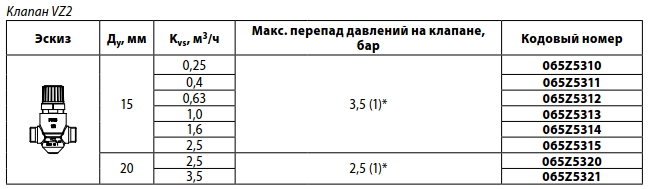

Номенклатура и коды для оформления заказа
Номенклатура и коды для оформления заказа
Запасные детали
Тип
Kvs, м3/ч
Кодовый номер
Вставка клапана
0,25
065Z5610
0,4
065Z5611
0,63
065Z5612
1,0
065Z5613
1,6
065Z5614
2,5
065Z5615
4,0
065Z5621

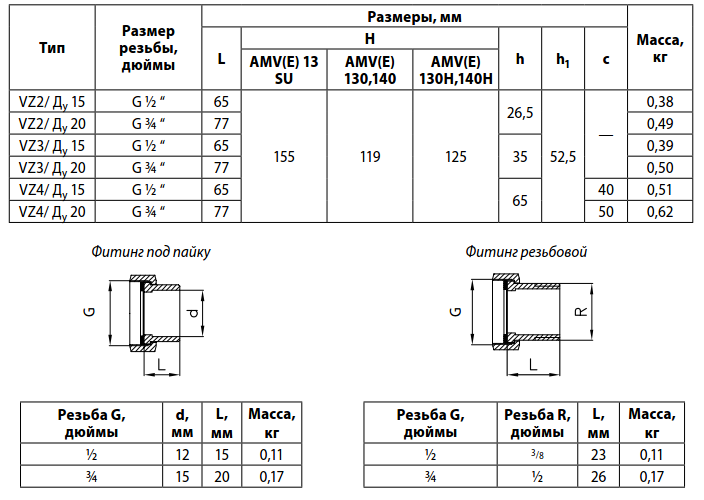

Дополнительные принадлежности
Тип фитинга
Размер присоединительной резьбы, дюймы
Ду, мм
Описание
Кодовый номер
Резьбовый
R 3/8
15
Состоит из 2 накидных гаек, 2 патрубков и 2 прокладок
065Z7015
R ½
20
003H6902
Тип фитинга
Наружный диметр трубы, мм
Ду, мм
Описание
Кодовый номер
Под пайку
12
15
Состоит из 2 накидных гаек, 2 патрубков и 2 прокладок
Клапаны регулирующие Danfoss серии VZ 2 применяются в частных отопительных сетях для управления подачей теплоносителя. Они отличаются компактными размерами и высокой стабильностью параметров.
В качестве материалов использованы сталь и латунь современных марок, что обеспечивает долгий срок службы (при работе с водой или 50-процентной водно-гликолевой смесью, разогретой до +120 °C).

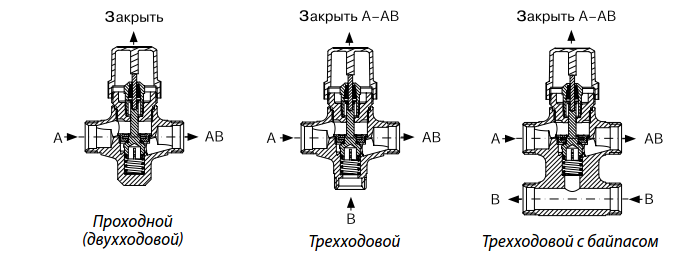

Клапаны регулирующие VZ 2 построены по двухходовой схеме с седельным запорным элементом и рассчитаны на совместную работу с электродвигателями серий AMV и AME.
