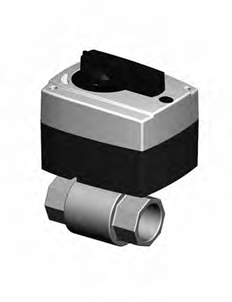

Кран двухпозиционный Danfoss AMZ 112 резьбовой в комплекте с электроприводом

Клапаны двухпозиционные шаровые с электроприводом (Pу = 16 бар) AMZ 112 – проходной

Двухпозиционные клапаны AMZ 112 и AMZ 113 могут использоваться:
• в системах отопления;
• в системах горячего водоснабжения;
• в системах солнечного теплоснабжения;
• при приоритетном управлении системами отопления или ГВС (в качестве переключающего клапана);
• при приоритетном управлении котлами, работающими на разных видах топлива (в качестве переключающего клапана)

Двухпозиционные клапаны могут работать в сочетании с комнатными термостатами компании «Данфосс» типа RET 230 (однополюсный переключатель)
и программируемыми комнатными термостатами типа ТP5000/7000. Информацию о том, с какими еще термостатами работают
клапаны данной серии.
Преимущества:
• Индикатор текущего положения клапана;
• Светодиодная индикация направления вращения;
• Ручной режим управления клапаном, активируется с помощью встроенного переключателя;
• Отсутствие повреждений в случае блокировки клапана;
• Бесшумная и надежная работа;
• Не требуется техническое обслуживание;
• Светодиодная индикация активированного концевого выключателя.

Основные характеристики:
• Номинальное напряжение:
– 230 В перем., 50/60 Гц,
– 24 В перем., 50/60 Гц,
• Крутящий момент:
– 5 Нм для Ду 15-32
– 10 Нм для Ду 40-50
• Угол поворота 90°;
• Время поворота на 90°:
– 30 секунд для Ду 15-32
– 60 секунд для Ду 40-50
• Сигнал управления: двухпозиционный

Номенклатура и коды для оформления заказа
AMZ 112 двухходовой клапан с электроприводом

Ду	kvs, м3/ч	Присоединительная резьба, дюймы	Кодовый номер
			230В	24В
15	17	Rp ½	082G5406	082G5400
20	41	Rp ¾	082G5407	082G5401
25	70	Rp1	082G5408	082G5402
32	121	Rp1¼	082G5409	082G5403
40	200	Rp1½	082G5410	082G5404
50	292	Rp2	082G5411	082G5405

Технические характеристики

Питающее напряжение	24В или 230В перем. тока
Потребляемая мощность, ВА	3,5 (<0,2 Вт в режиме ожидания)
Частота тока, Гц	50/60
Скорость вращения, сек/90°	30, 60
Сигнал управления	двухпозиционный
Крутящий момент, Нм	50, 10
Угол поворота, °	90
Концевой выключатель	регулируемый 0-90°
Максимальная температура регулируемой среды, °С	110
Рабочая температура окружающей среды, °C	От 0 до + 50
Относительная влажность окружающей среды, %	0-95, без выпадения конденсата
Температура транспортировки и хранения, °C	От −10 до +80
Класс электрической защиты	II в соответствии с EN 60730-1
Класс защиты корпуса	IP42 в соответствии с EN 60529
Масса*, г	AMZ 112: 728
	AMZ 113: 906
Цвет/ материал	темно-серый/поликарбонат
— маркировка соответствия стандартам	Директива 2006/95/EC Низковольтное оборудование EMC 2004/108/EC RoHS II: 2011/65/EС EN 60730-1 EN 60730-2-14

* привод и клапан

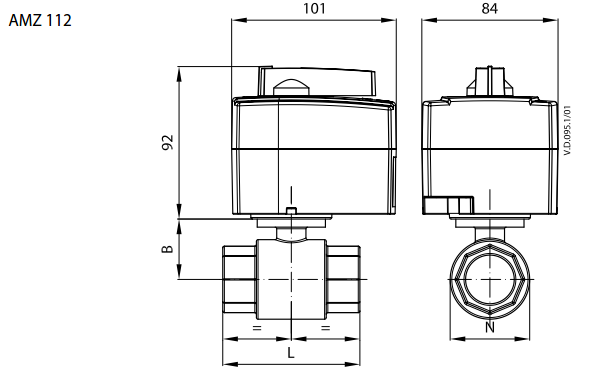

Клапан двухпозиционный AMZ 112

Ду	15	20	25	32	40	50
Условное давление, Ру	40				25
Пропускная способность, kvs	17	41	70	121	200	292
Температура регулируемой среды, °С	-20...130
Регулируемая среда	Питьевая вода, вода или водный раствор гликоля с концентрацией до 50%, воздух, неагрессивные жидкости
Присоединительная часть клапана	ISO 5211
Присоединения	Внутренняя резьба Rp ISO 7/1
Сертификаты и стандарты	CE-PED-CSA-GOST
Материалы
Корпус	латунь марки CW617N по EN12165
Шар, шток	латунь марки CW614N по EN12164
Уплотнения	PTFE

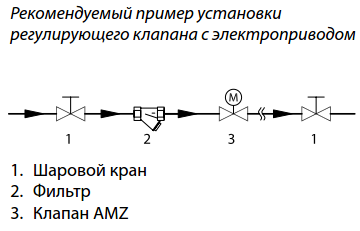

Установка гидравлической системы
