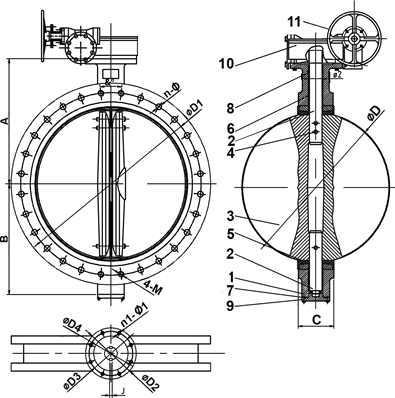

11 | 1 | Штурвал | Ковкий чугун |
10 | 1 | Редуктор | Ковкий чугун |
9 | 1 | Крышка | Ковкий чугун |
8 | Вкладыш | Медный сплав | |
7 | 1 | Кольцевая прокладка | Нитрил |
6 | Вкладыш | Медный сплав | |
5 | 1 | Манжета |
Жаростойкий ЭПДМ |
4 | Шпонка | Нерж.сталь 410 | |
3 | 1 | Диск |
Нерж.сталь CF8M |
2 | Шток | Нерж.сталь 410 | |
1 | 1 | Корпус | Ковкий чугун EN-GJS400-15 |
Поз. | Кол-во | Описание | Материал |
Ду | A | B | C | ØD | Ø2 | ISO | ØD2 | ØD3 | ØD4 | n1‐Ø1 | ØD1 | n‐Ø | 4‐M | &° | J |
Вес (кг) |
|
мм | дюйм | ||||||||||||||||
350 | 14" | 368 | 275 | 76,5 | 333,5 | 31,6 | F14 | 175 | 140 | 100 | 4‐18 | 460 | 16‐23 | ‐ | 22,5 | 8 | 90 |
400 | 16" | 398 | 300 | 102 | 389,6 | 37,9 | F14 | 175 | 140 | 100 | 4‐18 | 515 | 16‐28 | ‐ | 22,5 | 10 | 124 |
450 | 18" | 428 | 328 | 114 | 440,5 | 37,9 | F14 | 175 | 140 | 100 | 4‐18 | 565 | 20‐28 | ‐ | 18 | 10 | 150 |
500 | 20" | 485 | 351 | 127 | 491,6 | 45,7 | F14 | 175 | 140 | 100 | 4‐18 | 620 | 20‐28 | ‐ | 18 | 14 | 156 |
600 | 24" | 568 | 440 | 151 | 592,5 | 50,6 | F16 | 210 | 165 | 130 | 4‐22 | 725 | 20‐31 | ‐ | 18 | 16 | 287 |
700 | 28" | 628 | 508 | 163 | 695 | 63,4 | F25 | 300 | 254 | 200 | 8‐18 | 840 | 20‐31 | 4‐M27 | 15 | 18 | 453 |
800 | 32" | 672 | 530 | 188 | 794,7 | 63,4 | F25 | 300 | 254 | 200 | 8‐18 | 950 | 20‐34 | 4‐M30 | 15 | 18 | 567 |
900 | 36" | 721 | 630 | 203 | 864,7 | 75 | F25 | 300 | 254 | 200 | 8‐18 | 1050 | 24‐34 | 4‐M30 | 12,85 | 20 | 767 |
1000 | 40" | 802 | 692 | 216 | 965 | 85 | F25 | 300 | 254 | 200 | 8‐18 | 1160 | 24‐37 | 4‐M33 | 12,85 | 22 | 992 |
1200 | 48" | 948 | 844 | 276 | 1160,6 | 105 | F30 | 350 | 298 | 230 | 8‐22 | 1380 | 28‐41 | 4‐M36 | 11,25 | 28 | 1376 |
Ду | D1 | D2 | D3 | D4 | D5 | f | Ø1 | Ø2 | n‐M | Фланец EN ISO | n‐Ø1 | b | L | Крутящий момент, выходной вал затвора (Нм) | Редуктор | Крутящий момент*, выходной вал редуктора (Нм) | |||||
мм | дюйм | 5211 | 5210 | Передаточное отношение | КПД I | КПД II | Кол-во оборотов | ||||||||||||||
350 | 14" | 175 | 140 | 125 | 102 | 70 | 3 | 20 | 31,6 | 4‐M16 | F14 | F10 | 4‐Ø12 | 6 | 30 | 610 | 532:1 | 0,47 | 0,33 | 133 | 7 |
400 | 16" | 175 | 140 | 125 | 102 | 70 | 3 | 20 | 37,9 | 4‐M16 | F14 | F10 | 4‐Ø12 | 6 | 30 | 890 | 532:1 | 0,47 | 0,33 | 133 | 11 |
450 | 18" | 175 | 140 | 125 | 102 | 70 | 3 | 20 | 37,9 | 4‐M16 | F14 | F10 | 4‐Ø12 | 6 | 30 | 1240 | 532:1 | 0,47 | 0,33 | 133 | 15 |
500 | 20" | 175 | 140 | 125 | 102 | 70 | 3 | 20 | 45,7 | 4‐M16 | F14 | F10 | 4‐Ø12 | 6 | 30 | 1670 | 532:1 | 0,47 | 0,33 | 133 | 20 |
600 | 24" | 210 | 165 | 125 | 102 | 70 | 3 | 20 | 50,6 | 4‐M20 | F16 | F10 | 4‐Ø12 | 6 | 30 | 2560 | 640:1 | 0,43 | 0,32 | 160 | 29 |
700 | 28" | 300 | 254 | 125 | 102 | 70 | 3 | 28 | 63,4 | 8‐M16 | F25 | F10 | 4‐Ø12 | 8 | 45 | 3720 | 704:1 | 0,43 | 0,27 | 176 | 46 |
800 | 32" | 300 | 254 | 125 | 102 | 70 | 3 | 28 | 63,4 | 8‐M16 | F25 | F10 | 4‐Ø12 | 8 | 45 | 5640 | 704:1 | 0,43 | 0,27 | 176 | 69 |
900 | 36" | 300 | 254 | 125 | 102 | 70 | 3 | 28 | 75 | 8‐M16 | F25 | F10 | 4‐Ø12 | 8 | 45 | 7650 | 848:1 | 0,47 | 0,27 | 212 | 71 |
1000 | 40" | 300 | 254 | 175 | 140 | 100 | 4 | 28 | 85 | 8‐M16 | F25 | F14 | 4‐Ø20 | 8 | 45 | 9800 | 848:1 | 0,47 | 0,27 | 212 | 91 |
1200 | 48" | 350 | 298 | 175 | 140 | 100 | 4 | 30 | 105 | 8‐M20 | F30 | F14 | 4‐Ø20 | 8 | 45 | 16800 | 1072:1 | 0,47 | 0,27 | 268 | 123 |
Поворотные дисковые затворы Tecofi VPE4509 — это запорная арматура для трубопроводов, транспортируемой средой в которых является вода и сточные воды. Для удобного управления арматурой предусмотрен редуктор, который устанавливается при помощи фланцевого соединения.
Модель имеет диск из нержавеющей стали, который отличается высокой долговечностью. Специальная манжета из EPDM с внутренним усилением алюминиевым сплавом снижает действующий крутящий момент. Также особенностью модели являются самосмазывающиеся прокладки, выполненные из медного сплава.
Поворотные дисковые затворы могут эксплуатироваться при температуре от -15 °C до +130 °C. В случае кратковременного воздействия допускается температура от -30 °C до +150 °C. Рабочее давление — до 10 бар.
