Клапан регулирующий трехходовой Danfoss VF 3 фланцевый, регулируемая среда - вода

Клапан регулирующий седельный трехходовой VF3 (PN 16)

Регулирующий клапан VF 3 обеспечивает высокое качество, экономически эффективное решение для большинства водяных систем и систем охлаждения.
Для применения с приводами:
• Ду = 15-80 мм с приводами AMV(E) 435;  438 SU, AME 445 (до 130 °С)
• Ду =15-50 мм с приводами AMV(E) 25, 35  присоединение с помощью  адаптера (до 150 °С)  AME 445; AMV (E) 435; 438 SU
 (до 130 °С)
• Ду = 65-80 мм с приводами AME 655,  658 SD/SU  (с адаптером 065Z0312)
• Ду =100 мм с приводами AMV 423 и  AMV 523
• Ду =100-150 мм с приводами AME 655,  658 SD/SU
• Ду = 200-300 мм с приводами AME 855,  AME 685

Клапан VF 3 может сочетаться с другими приводами (см. разд. «Габаритные и присоединительные размеры»).
Особенности:
• Гермитичное перекрытие потоков Ду = 15-80 мм, 200-300 мм
• Применяются в сочетании с приводами AME 655, AME 658 SD/SU
• Могут использоваться для разделения потоков
Основные характеристики:
• условный проход: Ду = 15–300 мм;
• пропускная способность: kVS =0,63-1250 м3/ч
• условное давление: Ру = 16 бар;
• Температура:
– Вода или 50% водный раствор гликоля:
– 2 (–10*) … 150 °C (Ду =15-100 мм)
– 2 (–10*) … 200 °C (Ду =125-150 мм)
– 2 (–10*) … 130 °C (Ду = 200-300 мм)
* При температуре от -10 до 2 °С требуется использовать с подогревателем штока.
• Фланцевые соединения Pу = 16 бар
• Соответствие стандартам: Директива ЕС по оборудованию, работающему под давлением, 97/23/ЕС


Номенклатура и коды для оформления заказа

Ду , мм		kvs, м3/ч							Tмакс., °C									Кодовый номер
15		0,63							150									065Z0251
		1,0																065Z0252
		1,6																065Z0253
		2,5																065Z0254
		4,0																065Z0255
20		6,3																065Z0256
25		10																065Z0257
32		16																065Z0258
40		25																065Z0259
50		40																065Z0260
65		63																065Z0261
80		100																065Z0262
100		145																065B1685
125		220							200									065B3125
150		320																065B3150
200		630							130									065B4200
250		1000																065B4250
300		1250																065B4300

  Дополнительные принадлежности – адаптеры

Ду , мм

Приводы

мaкс. Δp, (бар)

Кодовый номер

15-50

AMV(E) 25 (SU, SD), 35

4,0

065Z0311

65-80

AME 655, 658 SU/SD

2,5

065Z0312

Дополнительные принадлежности – подогреватели штока
(для новой серии клапанов с Ду = 15-80 мм и для стандартных клапанов с Ду = 100-150 мм)

Ду , мм

Приводы

Напряжение питания, В

Кодовый номер

Подогреватель штока

Адаптер

15-80

AMV(E) 445, 435

24

065Z0315

–

15-50

AMV(E) 438 SU

встроенный

15-50

AMV(E) 25/35

065Z0311

65-80

AME 655, 658 SU/SD

065Z0312

100

AME 655, 658 SU/SD

065Z7020

–

125, 150

AME 655, 658 SU/SD; AMV(E) 85, 86

065Z7021

–

125-300

AME 655, 658 SU/SD, AME 685, AMЕ 855

065Z7022

–

Максимальная температура регулируемой среды при сочетании клапана VF3 с приводами серий AMV и AME

Ду клапана, мм

Максимальная температура регулируемой среды в зависимости от типа привода, °С

AMV(E) 435, AME 445

AMV(E) 438SU

AMV(E) 25SU(SD), 35

AMV 323

AMV 423, 523

AME 655, 658 SD, SU

AMV(E) 85, 86

AME 855

15-50

130

130

150*

–

–

–

–

–

65–80

–

150*

150*

150*

–

–

100

–

–

–

–

150

150

–

–

125–150

–

–

–

–

–

150

–

200- 300

–

–

–

–

–

–

–

130

  Запасные детали

Тип			Ду , мм				Кодовый номер
Cальниковый блок			15				065Z0321
			20				065Z0322
			25				065Z0323
			32				065Z0324
			40, 50				065Z0325
			65, 80				065Z0327
			100				065B1360
			125, 150				065B0007
			200-300				065B3530

Технические характеристики

Условный проход Ду, мм					15						20	25		32		40		50		65		80		100			125	150	200	250	300
Пропускная способность Kvs, м3/ч					0,63	1,0	1,6	2,5	4,0		6,3	10		16		25		40		63		100		145			220	320	630	1000	1250
Ход штока, мм					10						15									20				30			40		70		80
Динамический диапазон регулирования					30 : 1	50 : 1					100 : 1																		> 50:1
Характеристика регурирования					Логарифмическая (для прохода А–АВ); линейная (для прохода В–АВ)
Коэффициент начала кавитации Z					>_ 0,4																								>_ 0,45
Протечка через закрытый клапан, % от Kvs					Для прохода А-АВ герметичное перекрытие клапана																			0,05% от kVS					0,01% oт kVS
					Для порта B - AB ≤ 1,0% oт kVS
Условное давление Ру, бар					16
Максимальный перепад давления на клапане, преодолеваемый электроприводом при смешении потоков, бар					4															2,5				1,51)			11) 32)	0,51) 1,52)	2,3	2,05)	0,8
Максимальный перепад давления на клапане, преодолеваемый электроприводом при разделении потоков, бар					1															0,6				0,3			0,62)	0,51) 0,62)	2,3	2,0	0,8
Рабочая среда					Вода или 50% водный раствор гликоля
pH среды					Мин. 7, Maкс. 10
Температура регулируемой среды Т, °С					2 (-103)) ... 1504)																						2 (-10) ... 200		2 (-103)) ... 130
Присоединение					Фланцы, Ру = 16 бар, по EN1092-2
Материалы
Корпус					Серый чугун (GG-25)																						Высоко- прочный чугун (GGG 40.3)		Серый чугун EN-GJL-250 (GG-25)
Шток					Нержавеющая сталь																								Немагнитная нержавеющая сталь
Золотник					Латунь																			Крас- ная бронза (Rg 6)			Высоко- прочный чугун (GGG 40)
Уплотнение сальника					EPDM																						PTFE		EPDM

1) Для привода AME 655, 658 SD, SU.
2) Для приводов AMV(E) 85, 86.
3) При температуре от -10 до 2 °С требуется подогреватель штока.
4) При сочетании клапана VF3 с приводом AMV(E) 435, 438, AME 445 (см. табл. Максимальная температура регулируемой среды при сочетании клапана VF3 с приводами серий AMV и AME).

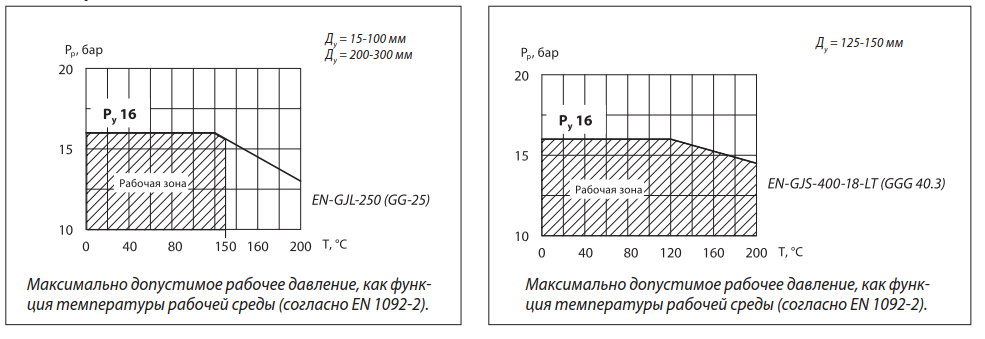

Условия применения


Устройство

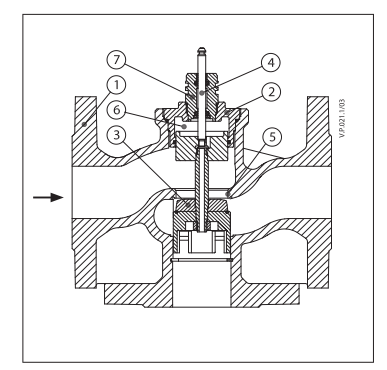

VF 3 Ду =15-80 мм
1. Корпус клапана
2. Вставка клапана
3. Золотник
4. Шток
5. Седло клапана
6. Устройство разгрузки давления
7. Cальниковый блок

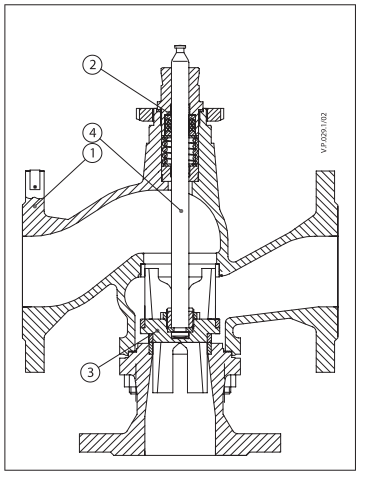

VF 3 Ду =125-150 мм
1. Корпус клапана
2. Вставка клапана
3. Золотник
4. Шток

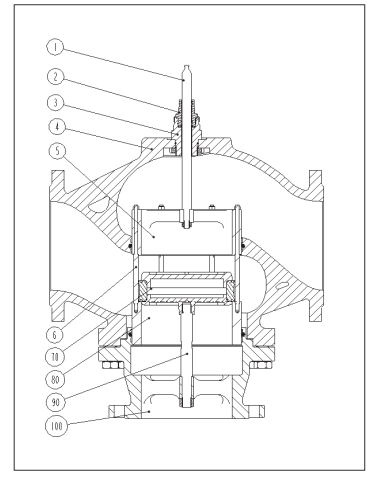

VF 3 Ду = 200-300 мм
1. Шток
2. Cальниковый блок
3. Вставка клапана
4. Корпус клапана
5. Седло А
6. Направляющая
7. Элемент золотника
8. Седло В
9. Дополнительный шток
10. Крышка клапана

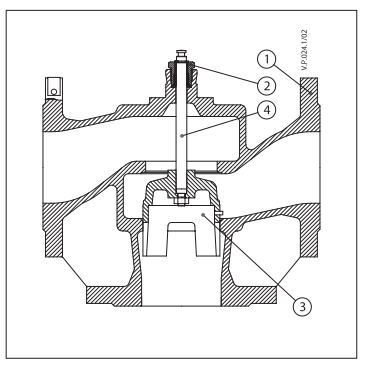

VF 3 Ду =100 мм
1. Корпус клапана
2. Вставка клапана
3. Золотник
4. Шток
