Затвор поворотный дисковый Tecofi VPE4408 PN 10 бар диск ковкий чугун

ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР МЕЖФЛАНЦЕВЫЙ ТЕКЛАРЖ С РЕДУКТОРОМ VPE 4408-08


ПРИМЕНЕНИЕ
Вода, сточные воды.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разработан по норме NF EN 593.
100% герметичность в двух направлениях. Манжета с внутренним усилением алюминием позволяет уменьшить крутящий момент.
Два типа конструкции корпуса:
- Межфланцевое исполнение с проушинами с Ду350 по Ду600;
- С центровочным фланцем с гладкими проушинами с Ду700 по Ду1200. Самосмазывающиеся прокладки из медного сплава.

ИСПОЛНЕНИЕ

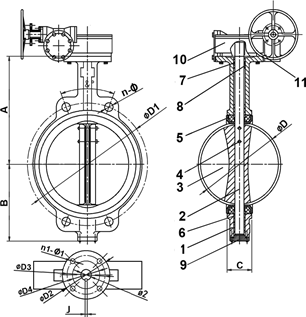

11	1	Штурвал	Ковкий чугун
10	1	Редуктор	Ковкий чугун
9	1	Крышка	Ковкий чугун
8		Вкладыш	Медный сплав
7	1	Кольцевая прокладка	Нитрил
6		Вкладыш	Медный сплав
5	1	Манжета	Жаростойкий ЭПДМ
4		Шпонка	Нерж.сталь 410
3	1	Диск	Ковкий чугун EN-GJS400-15
2		Шток	Нерж.сталь 410
1	1	Корпус	Ковкий чугун EN-GJS400-15
Поз.	Кол-во	Описание	Материал


РАЗМЕРЫ

Ду		A	B	C	ØD	Ø2	ISO	ØD2	ØD3	ØD4	n1‐Ø1	ØD1	n‐Ø	4‐M	&°	J	Вес (кг)
мм	дюйм
350	14"	368	267	76,5	333,5	31,6	F14	175	140	100	4‐18	460	16‐23	‐	22,5	8	70
400	16"	400	309	102	389,6	37,9	F14	175	140	100	4‐18	515	16‐28	‐	22,5	10	99
450	18"	422	340	114	440,5	37,9	F14	175	140	100	4‐18	565	20‐28	‐	18	10	119
500	20"	442	365	127	491,6	45,7	F14	175	140	100	4‐18	620	20‐28	‐	18	14	126
600	24"	562	459	151	592,5	50,6	F16	210	165	130	4‐22	725	20‐31	‐	18	16	226
700	28"	624	520	163	695	63,3	F25	300	254	200	8‐18	840	20‐31	4‐M27	15	18	383
800	32"	672	591	188	794,7	63,3	F25	300	254	200	8‐18	950	20‐34	4‐M30	15	18	488
900	36"	720	656	203	864,7	75	F25	300	254	200	8‐18	1050	24‐34	4‐M30	12,85	20	651
1000	40"	800	722	216	965	85	F25	300	254	200	8‐18	1160	24‐37	4‐M33	12,85	22	840
1200	48"	941	864	276	1160,6	105	F30	350	298	230	8‐22	1380	28‐41	4‐M36	11,25	28	1229

 Ду350 - Ду600

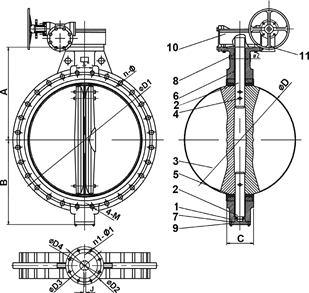

Ду700 - Ду1200



РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 10 бар. Максимальная рабочая температура: - 15 °C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C.

НОРМЫ И СТАНДАРТЫ
Производство в соответствии с Европейской Директивой 2014/68/UE "Оборудование для работы под давлением": модуль Н. Строительная длина соответствует нормам
EN 558-1 серия 20, ISO 5752 серия 20, DIN 3202.
Межфланцевый монтаж Ру10 согласно норме EN1092-2. Испытания проведены по нормам EN 12266-1,
DIN 3230, BS 5154 et ISO 5208:
Корпус: 15 бар.
Седло: 11 бар.

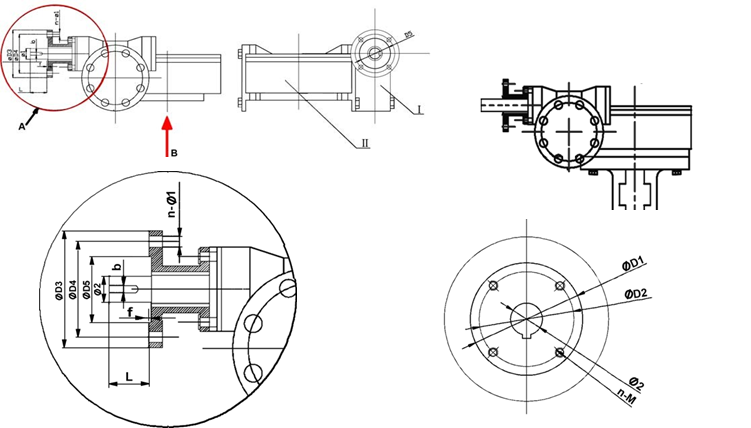

Редуктор с монтажным фланцем под электропривод  EN ISO 5210

Монтажный фланец под многооборотный привод по норме
Присоединительный фланец к затвору по норме ISO 5211
VPE4409, VPE4508, VPE4509.
Для дисковых поворотных затворов Ру10: VPE4408,

Ду		D1	D2	D3	D4	D5	f	Ø1	Ø2	n‐M	Фланец EN ISO		n‐Ø1	b	L	Крутящий момент, выходной вал затвора (Нм)	Редуктор				Крутящий момент*, выходной вал редуктора (Нм)
мм	дюйм										5211	5210					Передаточное отношение	КПД I	КПД II	Кол-во оборотов
350	14"	175	140	125	102	70	3	20	31,6	4‐M16	F14	F10	4‐Ø12	6	30	610	532:1	0,47	0,33	133	7
400	16"	175	140	125	102	70	3	20	37,9	4‐M16	F14	F10	4‐Ø12	6	30	890	532:1	0,47	0,33	133	11
450	18"	175	140	125	102	70	3	20	37,9	4‐M16	F14	F10	4‐Ø12	6	30	1240	532:1	0,47	0,33	133	15
500	20"	175	140	125	102	70	3	20	45,7	4‐M16	F14	F10	4‐Ø12	6	30	1670	532:1	0,47	0,33	133	20
600	24"	210	165	125	102	70	3	20	50,6	4‐M20	F16	F10	4‐Ø12	6	30	2560	640:1	0,43	0,32	160	29
700	28"	300	254	125	102	70	3	28	63,4	8‐M16	F25	F10	4‐Ø12	8	45	3720	704:1	0,43	0,27	176	46
800	32"	300	254	125	102	70	3	28	63,4	8‐M16	F25	F10	4‐Ø12	8	45	5640	704:1	0,43	0,27	176	69
900	36"	300	254	125	102	70	3	28	75	8‐M16	F25	F10	4‐Ø12	8	45	7650	848:1	0,47	0,27	212	71
1000	40"	300	254	175	140	100	4	28	85	8‐M16	F25	F14	4‐Ø20	8	45	9800	848:1	0,47	0,27	212	91
1200	48"	350	298	175	140	100	4	30	105	8‐M20	F30	F14	4‐Ø20	8	45	16800	1072:1	0,47	0,27	268	123

*без учета коэф. безопасности

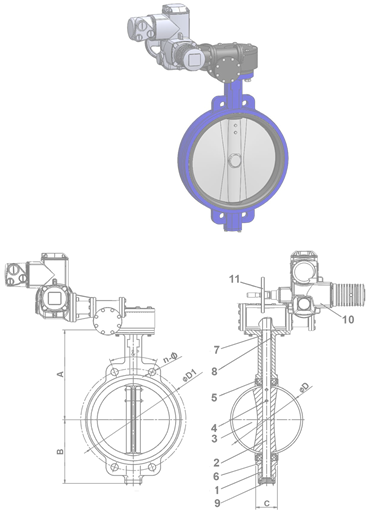

ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР МЕЖФЛАНЦЕВЫЙ ТЕКЛАРЖ С ЭЛЕКТРОПРИВОДОМ AUMA VPE 4408-U04

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разработан по норме NF EN 593.
100% герметичность в двух направлениях. Манжета с внутренним усилением алюминием позволяет уменьшить крутящий момент.
Два типа конструкции корпуса:
- Межфланцевое исполнение с проушинами с Ду350 по Ду600;
- С центровочным фланцем с гладкими проушинами с Ду700 по Ду1200. Самосмазывающиеся прокладки из медного сплава.

Исполнение

11	1	Штурвал
10	1	Электропривод	AUMA
9	1	Крышка	Ковкий чугун
8		Вкладыш	Медный сплав
7	1	Кольцевая прокладка	Нитрил
6		Вкладыш	Медный сплав
5	1	Манжета	Жаростойкий ЭПДМ
4		Шпонка	Нерж.сталь 410
3	1	Диск	Ковкий чугун EN-GJS400-15
2		Шток	Нерж.сталь 410
1	1	Корпус	Ковкий чугун EN-GJS400-15
Поз.	Кол-во	Описание	Материал

РАЗМЕРЫ

Ду		A	B	C	ØD	Монтажный фланец		ØD1	n‐Ø	4‐M	&°	Код привода	Вес (кг)
мм	дюйм					ISO 5211	ISO 5210
350	14"	368	267	76,5	333,5	F14	F10	460	16‐23	‐	22,5	SA07.2	90
400	16"	400	309	102	389,6	F14	F10	515	16‐28	‐	22,5	SA07.2	119
450	18"	422	340	114	440,5	F14	F10	565	20‐28	‐	18	SA07.2	139
500	20"	442	365	127	491,6	F14	F10	620	20‐28	‐	18	SA07.2	146
600	24"	562	459	151	592,5	F16	F10	725	20‐31	‐	18	SA07.6	247
700	28"	624	520	163	695	F25	F10	840	20‐31	4‐M27	15	SA07.6	404
800	32"	672	591	188	794,7	F25	F10	950	20‐34	4‐M30	15	SA10.2	513
900	36"	720	656	203	864,7	F25	F10	1050	24‐34	4‐M30	12,85	SA10.2	676
1000	40"	800	722	216	965	F25	F14	1160	24‐37	4‐M33	12,85	SA14.2	888
1200	48"	941	864	276	1161	F30	F14	1380	28‐41	4‐M36	11,25	SA14.2	1277

  Ду700 - Ду1200


РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 10 бар. Максимальная рабочая температура: - 15 °C / +130°C.
Кратковременная максимальная температура: -30°C / +150°C.
НОРМЫ И СТАНДАРТЫ
Производство в соответствии с Европейской Директивой 2014/68/UE "Оборудование для работы под давлением": модуль Н. Строительная длина соответствует нормам
EN 558-1 серия 20, ISO 5752 серия 20, DIN 3202.
Межфланцевый монтаж Ру10 согласно норме EN1092-2.
Испытания проведены по нормам EN 12266-1, DIN 3230, BS 5154 et ISO 5208:
Корпус: 15 бар.
Седло: 11 бар.
