7 | 1 | Редуктор | Серый чугун |
8 | 1 | Кольцевая прокладка | Нитрил |
5 | 4 |
Самосмазывающаяся прокладка |
PTFE |
4 | 1 | Шток | Нерж. сталь 410 |
3 | 1 | Манжета | Жаростойкий ЭПДМ |
2 | 1 | Диск |
Углеродистая сталь A216 WCB, эпоксидное покрытие |
1 | 1 | Корпус | Углеродистая сталь A216 WCB, эпоксидное покрытие |
Поз. | Кол-во | Описание | Материал |
Ду | A | B | L | C | D | d0 | ISO | K | E | 4‐d | D1 | 4‐Ø | &° | B1 | |
200 | 8" | 235 | 175 | 40 | 60,6 | 202,5 | 22,1 | F10 | 125 | 102 | 4‐12 | 295 | 4‐22 | 45/30° | 17 |
250 | 10" | 265 | 203 | 40 | 65,6 | 250,5 | 28,45 | F10 | 125 | 102 | 4‐12 | 350/355 | 4‐23/26 | 30° | 22 |
300 | 12" | 305 | 242 | 40 | 76,9 | 301,5 | 31,6 | F10 | 125 | 102 | 4‐12 | 400/410 | 4‐23/26 | 30° | 22 |

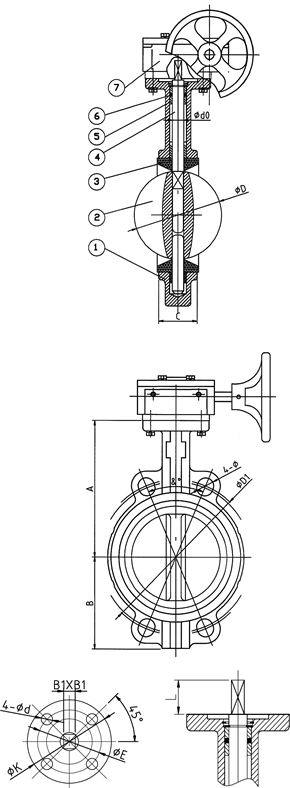

Поворотные дисковые затворы Tecofi серии VP5445S с гладкими проушинами — вид запорно-регулирующей арматуры, использующийся для установки в трубопроводах по перекачиванию холодной, горячей воды, воздуха. Обеспечивают полное перекрытие потока в обоих направлениях. Рассчитаны на применение при рабочем давлении до 16 бар, температуре до +130 °С.
Поворотные дисковые затворы VP5445S с межфланцевым типом соединения управляются с помощью механического редуктора. Корпус и диск затвора изготовлены из углеродистой стали с применением противокоррозионного эпоксидного покрытия, шток — из нержавеющей стали. В конструкции используются уплотняющие материалы — PTFE и жаростойкий ЭПДМ.
