Мембранные баки Reflex серии NG применяются для обеспечения нормальной работы систем холодоснабжения и теплоснабжения. Они позволяют поддерживать в системе требуемое давление, предотвращать кавитацию и появление газа, а также компенсировать изменения объема рабочей среды.
Модели серии NG оснащены несменяемой мембраной, делящей объем бака на две части. Мембрана имеет высокую износостойкость за счет равномерно симметричной нагрузки, что положительно сказывается на сроке службы оборудования. Одна часть бака заполнена азотом под давлением. Баки имеют прочное эпоксидное покрытие.
Характеристики мембранных баков серии NG
Расширительные баки серии NG имеют следующие характеристики:
- рабочее давление: 6 атмосфер;
- номинальный объем: 8-140 л;
- допустимая температура: +70 °С (мембраны), +120 °С (бака);
- соединение: резьбовое.
В случае постоянного воздействия на мембрану температур менее 0 °С и более +70 °С необходимо предусматривать установку предварительной емкости Reflex V. Баки серии N допускается использовать при концентрации гликоля в рабочей среде до 50%.
При необходимости модели серии NG можно укомплектовывать умягчителем воды Reflex Fillsoft, позволяющим обеспечивать оптимальную жесткость воды.
|

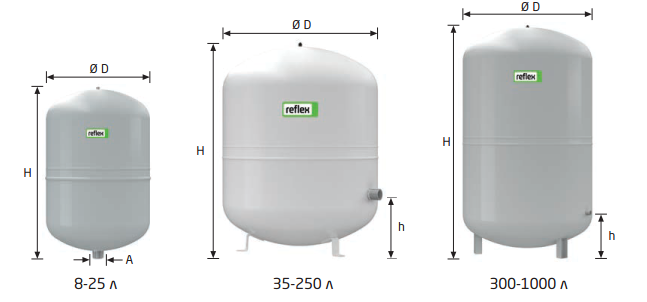

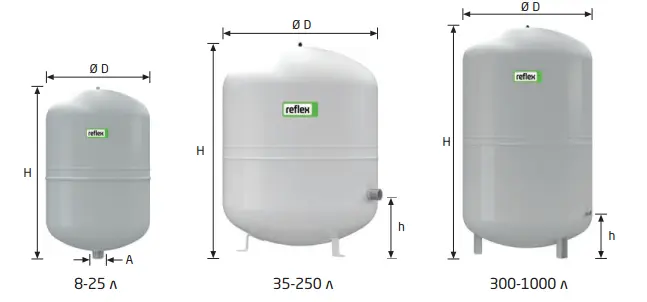

Тип 6 бар / 120°C |
Артикул № Серый Белый |
Товарная группа | Кол-во на палете | Номинальный объем, л | Вес кг |
Ø D мм |
H мм |
h мм |
A | Предварительное давление, бар | |
| NG 8 | 8230100 | 7230107 | 10 | 96 | 8 | 1,7 | 206 | 305 | - | R ¾ | 1,5 |
| NG 12 | 8240100 | 7240107 | 10 | 60 | 12 | 2,4 | 280 | 275 | - | R ¾ | 1,5 |
| NG 18 | 8250100 | 7250107 | 10 | 56 | 18 | 2,9 | 280 | 380 | - | R ¾ | 1,5 |
| NG 25 | 8260100 | 7260107 | 10 | 42 | 25 | 3,7 | 280 | 490 | 130 | R ¾ | 1,5 |
| NG 35 | 8270100 | 7270107 | 10 | 24 | 35 | 4,8 | 354 | 460 | 175 | R ¾ | 1,5 |
| NG 50 | 8001011 | 7001100 | 11 | 24 | 50 | 5,7 | 409 | 493 | 175 | R ¾ | 1,5 |
| NG 80 | 8001211 | 7001300 | 11 | 12 | 80 | 9,2 | 480 | 565 | 166 | R 1 | 1,5 |
| NG 100 | 8001411 | 7001500 | 11 | 10 | 100 | 11,5 | 480 | 670 | 166 | R 1 | 1,5 |
| NG 140 | 8001611 | 7001700 | 11 | 8 | 140 | 13,1 | 480 | 912 | 175 | R 1 | 1,5 |
Расширительные баки Reflex NG рассчитаны на применение в отопительных и охладительных коммуникациях. Эти резервуары подходят как для жилого, так и для промышленного сектора. Модели NG выпускается в объеме 8-140 л, в отличие от баков серии N — аналогичных по характеристикам, но с большим объемом.
Расширительные баки линейки N оснащены соединениями резьбового типа R3/4, R1. В этих резервуарах используется несменная мембрана. За счет внешнего защитного слоя обеспечивается защита от влияния агрессивных сред и температурных перепадов.
Рабочая температура — +120 °С.
Максимальное давление — 3/6 бар.
- -
