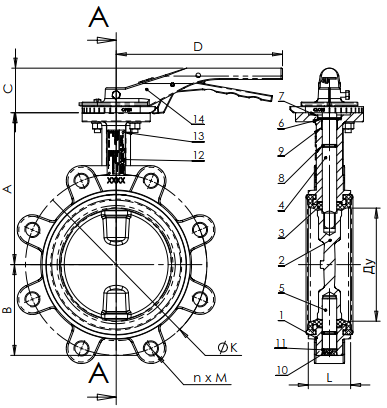

14 | 1 | Ручка | Ковкий чугун |
13 | 1 | Заклепка | Алюминий |
12 | 1 | Шильда | Нерж. сталь 304 |
11 | 2 | Стопорное кольцо | Сталь 65Mn |
10 | 1 | Пробка | Пластмасса |
9 | 1 | Вкладыш | Нерж. сталь 201 + F4 |
8 | 2 | Кольцевая прокладка | Нитрил |
7 | 1 | Пыльник | Нитрил |
6 | 1 | Стопорное кольцо | Нерж. сталь 201 |
5 | 1 | Нижний шток | Нерж. сталь 420 |
4 | 1 | Верхний шток | Нерж. сталь 420 |
3 | 1 | Манжета | Жаростойкий ЭПДМ |
2 | 1 | Диск | Cu Al10 Ni5 Fe4 |
1 | 1 | Корпус | Ковкий чугун EN‐GJS‐500‐7 |
Поз. | Кол‐во | Описание | Материал |
Ду | A | B | C | D | ØK | nxM | L | Вес (кг) | |
мм | дюйм | ||||||||
40 | 1"1/2 | 135 | 52 | 52,5 | 180 | 110 | 4-M16 | 32,5 | 2,5 |
50 | 2" | 140 | 60 | 52,5 | 180 | 125 | 4-M16 | 42,5 | 3,1 |
65 | 2"1/2 | 150 | 70 | 52,5 | 180 | 145,0 | 4-M16 | 45,5 | 3,7 |
80 | 3" | 156 | 91,6 | 52,5 | 180 | 160,0 | 8-M16 | 45,5 | 4,9 |
100 | 4" | 169 | 90 | 52,5 | 180 | 180,0 | 8-M16 | 51,5 | 6,0 |
125 | 5" | 190 | 105 | 50 | 220 | 210,0 | 8-M16 | 55,5 | 9,4 |
150 | 6" | 200 | 120 | 50 | 220 | 240 | 8-M20 | 55,5 | 10,5 |
200 | 8" | 224 | 158 | 57 | 450 | 295 | 8-M20 | 59,5 | 20,7 |
250 | 10" | 265 | 197 | 57 | 450 | 350 | 12-M20 | 67,5 | 27,8 |
300 | 12" | 303 | 230 | 57 | 450 | 400 | 12-M20 | 77,5 | 35,6 |
Уплотнение под заказ |
Максимальная температура |
Кратковременная температура |
ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
Белый ЭПДМ | + 4°C / + 110°C | - 20°C / +130°C |
CSM (Hypalon®) | + 4°C / +80°C | - 20°C / +110°C |
FPM (Viton®) | - 10°C / +170°C | - 20°C / +200°C |
Силикон | - 20°C / +170°C | - 40°C / +200°C |
Нитрил (NBR) | - 10°C / +80°C | - 20°C / +90°C |
Поворотные дисковые затворы Tecofi данной серии используются в качестве запорной арматуры для трубопроводов, транспортирующих различные виды сред, включая пресную и морскую воду, кислоты, сжатый воздух. Не предназначены для работы с паром.
Корпус затвора изготовлен из высококачественного ковкого чугуна и имеет резьбовые проушины для крепления. Диск выполнен из нержавеющей стали, что обеспечивает высокую долговечность и надежность. Состоящий из двух частей шток обеспечивает повышенную пропускную способность.
Надежное уплотнение обеспечивает полную герметичность в обоих направлениях.
Поворотные дисковые затворы предлагаются в типоразмерах Ду40-Ду300. Рабочее давление составляет до 16 бар. Эксплуатация арматуры допускается при температуре от -15 °C до +130 °C (при кратковременном воздействии — от -30 °C до +150 °C).
