Клапан регулирующий двухходовой Danfoss VM 2 резьбовой, регулируемая среда - вода

Регулирующие клапаны VM2 предназначены для применения с редукторными электрическими приводами AMV(E) 10, AMV(E) 20,
AMV(E) 30, AMV(E) 13, AMV(E) 13SU, AMV(E) 23, AMV(E) 23SU, AMV(E) 33 преимущественно в системах тепло- и холодоснабжения зданий.

Основные характеристики:
• условное давление: Ру = 25 бар;
• характеристика регулирования:
• составная линейная;
• разгруженные по давлению;
• регулируемая среда: вода или 30% водный раствор гликоля;
• температура регулируемой среды: Т = 2–150 °С;
• присоединение к трубопроводу: резьбовое (VM2).

Номенклатура и коды для оформления заказа

Ду, мм	Размер наружной присоединительной резьбы по ISO 228/1, дюймы	Kvs, м3/ч	Ход штока, мм	Кодовый номер
15	G ¾ A	0,25	5	065B2010
		0,4	5	065B2011
		0,63	5	065B2012
		1,0	5	065B2013
		1,6	5	065B2014
		2,5	5	065B2015
20	G 1 A	4,0	5	065B2016
		6,3	7	065B2027
25	G 1¼ A	6,3	5	065B2017
		8,0	7	065B2028
32	G 1½ A	10,0	7	065B2018
40	G 2 A	16,0	10	065B2019
50	G 2½ A	25,0	10	065B2020

Дополнительные принадлежности для VM2

Ду, мм	Кодовый номер
	приварных присоединительных фитингов	резьбовых присоединительных фитингов (с наружной резьбой)
15	003H6908	003H6902
20	003H6909	003H6903
25	003H6910	003H6904
32	003H6914	003H6906
40	065F6081	065F6061
50	065F6082	065F6062

Наиме- нование	Тип, размер и Кvs клапана	Кодовый номер
Вставка клапана	VM2 Ду = 15 мм, Kvs = 1,0 м3/ч	065B2033
	VM2 Ду = 15 мм, Kvs = 1,6 м3/ч	065B2034
	VM2 Ду = 15 мм, Kvs = 2,5 м3/ч	065B2035
	VM2 Ду = 15 мм, Kvs = 4,0 м3/ч	065B2036
	VM2 Ду = 20 мм, Kvs = 4,0 м3/ч	065B2036
	VM2 Ду = 20 мм, Kvs = 6,3 м3/ч	065B2037
	VM2 Ду = 25 мм, Kvs = 6,3 м3/ч	065B2037
	VM2 Ду = 32 мм, Kvs = 10 м3/ч	065B2038
	VM2 Ду = 40 мм, Kvs = 16 м3/ч	065B2039
	VM2 Ду = 50 мм, Kvs = 25 м3/ч	065B2040

Технические характеристики

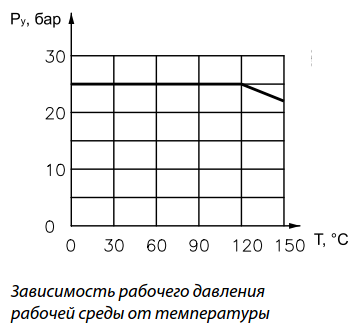

Условное давление Ру, бар	25
Температура регулируемой среды Т, °C	2–150
Динамический диапазон регулирования	50 : 1
Коэффициент начала кавитации Z	≥ 0,5
Характеристика регулирования	Двойная линейная
Протечка через закрытый клапан, % от Kvs	0,05
Регулируемая среда	Вода, 30% водный раствор гликоля
Стандарт фланцев	ISO 7005-2
Стандарт резьбы	ISO 228-1

Условия применения



Макс. перепад давлений на клапане VM2, преодолеваемый приводом

Тип	Ду, мм	Kvs, м3/ч	AMV(E) 10 (13, 13SU)	AMV(E) 20 (23, 23SU, 30, 33)
VM2	15	0,25–4,0	16	16
	20	4,0	25	25
	20	6,3	—	25
	25	6,3	16	25
	25	8,0	—	25
	32	10	—	25
	40	16	—	16
	50	25	—	16

Материал

Корпус	Красная бронза (Rg 5)
Золотник, седло и шпиндель	Нержавеющая сталь
Уплотнение	EPDM

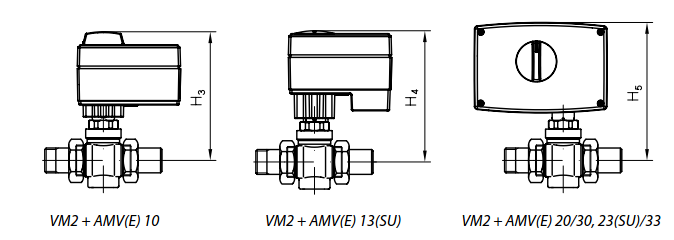

Габаритные и присоединительные размеры

Тип VM2 15 VM2 20/4,0 VM2 20/6,3    VM2 25/6,3    VM2 25/8,0 VM2 32 VM2 40 VM2 50		Ход штока, мм 5 5 7 5 7 7 10 10		Размеры, мм															Размер резьбы а					Размер гайки под			Масса,
				H1	H2	H3		H4		H5		L1		L2	L3				по ISO 228/1, дюймы					ключ SW, мм			кг
				33	70	163		166		176		65		139	120				G ¾					30			0,80
				33	70	163		166		176		70		154	129				G 1					36			0,83
				33	—	—		166		176		70		154	129				G 1					36			0,83
				38	70	163		166		176		75		159	144				G 1¼					46			0,98
				38	70	—		—		176		75		159	144				G 1¼					46			0,98
				38	70	—		—		176		100		184	172				G 1½					55			1,22
				38	88	—		—		194		110		240	195				G 2					65			2,34
				44	88	—		—		194		130		294	252				G 2½					82			3,25

Тип	Ду, мм	Kvs, м3/ч	AMV(E) 10/13(SU)	AMV(E) 20/23(SU); AMV(E) 30/33
VM2	15	0,25–4,0	•	•
	20	4,0	•	•
	20	6,3	—	•
	25	6,3	•	•
	25	8,0	—	•
	32	10	—	•
	40	16	—	•
	50	25	—	•

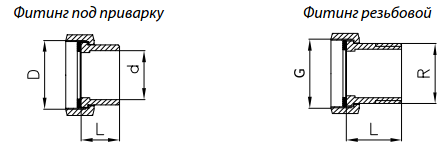

D, дюймы	d, мм	L, мм	Масса, кг
¾	15	35	0,18
1	20	40	0,26
1¼	27	40	0,38
1½	32	40	0,48
2	40	65	0,90
2½	50	82	1,70
