Затвор поворотный дисковый Tecofi VPE4548 фланцевый, с голой осью PN 16 бар, диск ковкий чугун

 ДИСКОВЫЙ ПОВОРОТНЫЙ ЗАТВОР ФЛАНЦЕВЫЙ ТЕКЛАРЖ С РЕДУКТОРОМ VPE 4548-08

ПРИМЕНЕНИЕ
Вода, сточные воды.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Разработан по норме NF EN 593.
100% герметичность в двух направлениях. Манжета с внутренним усилением алюминием позволяет уменьшить крутящий момент.
Самосмазывающиеся прокладки из медного сплава.

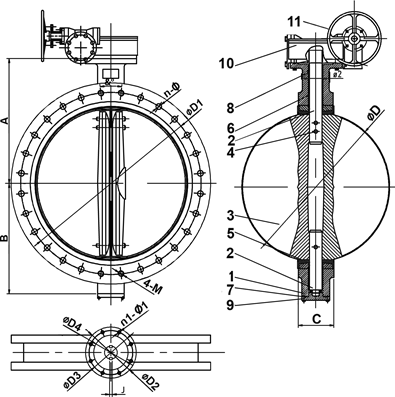

ИСПОЛНЕНИЕ

11	1	Штурвал	Ковкий чугун
10	1	Редуктор	Ковкий чугун
9	1	Крышка	Ковкий чугун
8		Вкладыш	Медный сплав
7	1	Кольцевая прокладка	Нитрил
6		Вкладыш	Медный сплав
5	1	Манжета	Жаростойкий ЭПДМ
4		Шпонка	Нерж.сталь 410
3	1	Диск	Ковкий чугун EN-GJS400-15
2		Шток	Нерж.сталь 410
1	1	Корпус	Ковкий чугун EN-GJS400-15
Поз.	Кол-во	Описание	Материал

РАБОЧИЕ УСЛОВИЯ
Максимальное рабочее давление: 16 бар. Максимальная рабочая температура: - 15 °C / +130°C. Кратковременная максимальная температура:
-30°C / +150°C.

НОРМЫ И СТАНДАРТЫ
Производство в соответствии с Европейской Директивой 2014/68/UE  "Оборудование для работы под давлением": модуль Н.
Строительная длина соответствует нормам
EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202.
Фланцевый монтаж Ру16 согласно норме EN1092-2. Испытания проведены по нормам EN 12266-1,
DIN 3230, BS 5154 et ISO 5208:
Корпус: 24 бар.
Седло: 17.6 бар.

РАЗМЕРЫ

Ду		A	B	C	ØD	Ø2	ISO	ØD2	ØD3	ØD4	n1‐Ø1	ØD1	n‐Ø	4‐M	&°	J	Вес (кг)
мм	дюйм
350	14"	368	275	76,5	333,5	31,6	F14	175	140	100	4‐18	470	16‐28	‐	22,5	8	90
400	16"	398	300	102	389,6	37,9	F14	175	140	100	4‐18	525	16‐31	‐	22,5	10	124
450	18"	428	328	114	440,5	37,9	F14	175	140	100	4‐18	585	20‐31	‐	18	10	150
500	20"	485	351	127	491,6	45,7	F14	175	140	100	4‐18	650	20‐28	‐	18	14	156
600	24"	568	440	151	592,5	50,6	F16	210	165	130	4‐22	770	20‐34	‐	18	16	287
700	28"	628	508	163	695	63,4	F25	300	254	200	8‐18	840	20‐37	4‐M33	15	18	453
800	32"	672	530	188	794,7	63,4	F25	300	254	200	8‐18	950	20‐41	4‐M36	15	18	567
900	36"	721	630	203	864,7	75	F25	300	254	200	8‐18	1050	24‐41	4‐M36	12,85	20	767
1000	40"	802	692	216	965	85	F25	300	254	200	8‐18	1170	24‐44	4‐M39	12,85	22	992
1200	48"	948	844	276	1160,6	105	F30	350	298	230	8‐22	1390	28‐50	4‐M45	11,25	28	1376
